4 Posicionamiento con entrada manual
38 TNC 124
Posicionamiento con entrada manual
En numerosas operaciones de mecanizado no merece la pena
memorizar los pasos de mecanizado en un programa en formato
CN, por ejemplo, para operaciones de mecanizado que sólo se
realizan una vez o para geometrías de pieza sencillas.
En el modo de funcionamiento POSICIONAMIENTO CON
ENTRADA MANUAL,
introduzca en el TNC directamente todos los
datos que memorizaría en un programa de mecanizado.
Operaciones sencillas de fresado y taladrado
En el modo de funcionamiento POSICIONAMIENTO CON
ENTRADA MANUAL
, introduzca manualmente los siguientes datos
sobre la posición nominal deseada:
• Eje de coordenadas
• Valor de coordenada
• Corrección de radio
El TNC, a continuación, desplaza la herramienta a la posición
deseada.
Taladrado profundo y roscado con macho, patrones de
taladrado, Fresar cajera rectangular
En el modo de funcionamiento POSICIONAMIENTO CON
ENTRADA MANUAL
también puede utilizar los "ciclos" del TNC
(véase Capítulo 7):
• Taladrado profundo
• Roscado con macho
• Círculo de taladros
• Hileras de taladros
• Rectangular
Antes de mecanizar la pieza
ä Seleccione Vd. el punto de referencia deseado
(ver Seleccionar "punto de referencia")
ä Coloque la herramienta.
ä Preposicione la herramienta de modo que la pieza y la
herramienta no puedan resultar dañadas en el arranque.
ä Elija un avance adecuado F.
ä Elija una velocidad de giro adecuada S.
Tener en cuenta el radio de la herramienta
El TNC puede corregir el radio de herramienta (véase Fig. 4.1).
A continuación, puede introducir directamente dimensiones del
plano:
El TNC prolonga (R+) o acorta (R–) automáticamente el recorrido
de desplazamiento en un valor igual al radio de herramienta.
Introducción de datos de herramienta
ä Pulse la tecla MOD.
ä Pulse la tecla soft Tabla htas.
ä Introduzca el número de herramienta.
ä Introduzca la longitud de herramienta.
ä Introduzca el radio de herramienta.
ä Elija el eje de herramienta mediante una tecla soft.
ä Pulse la tecla soft Tecla soft herramienta.
4

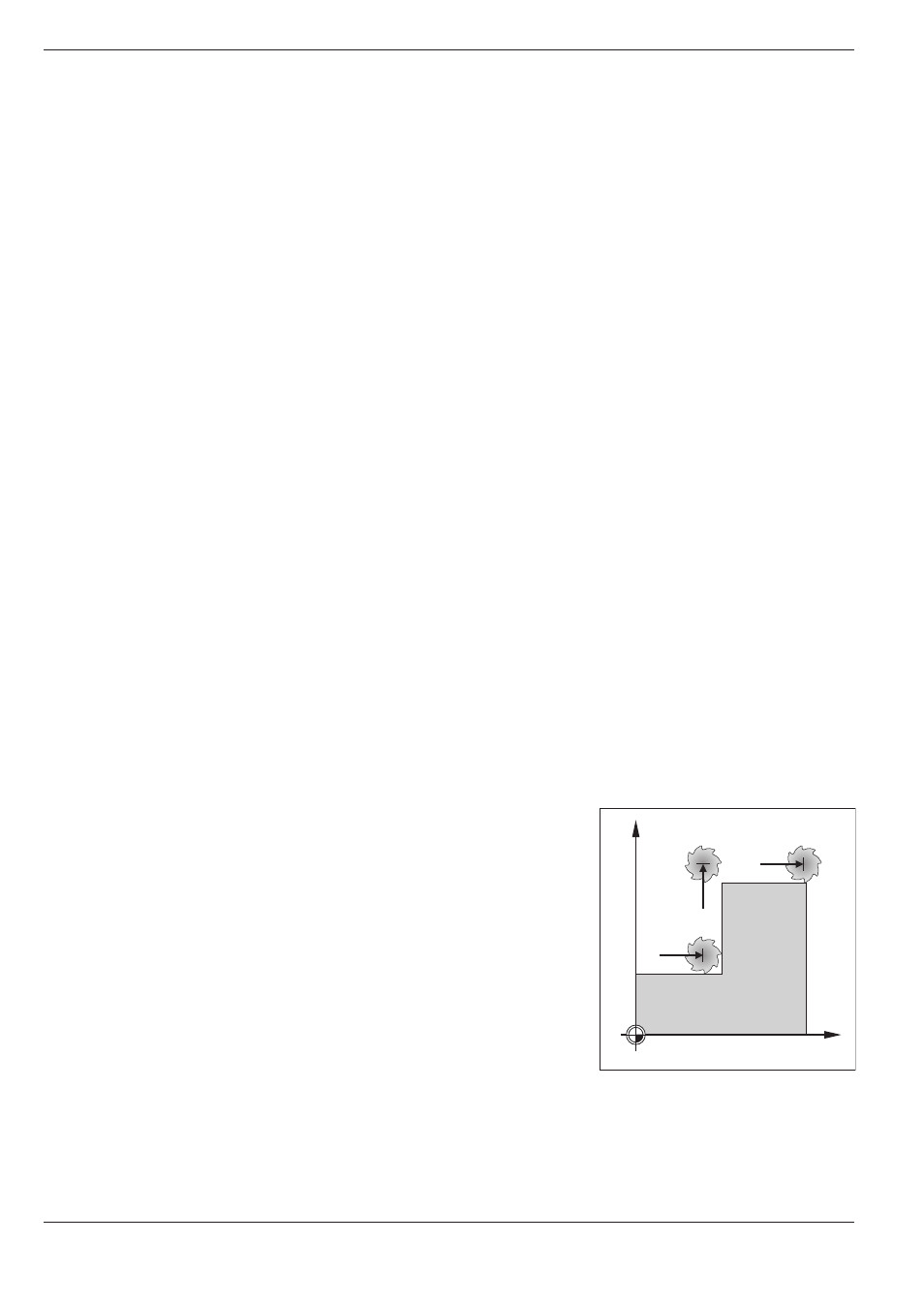

Fig. 4.1: Corrección de radio de herramienta
R–
R+
Y
X
R0
