7 Ciclos de taladrado y patrones de taladrado en el programa
TNC 124 83
A
B
Y
X
30
20
0
0

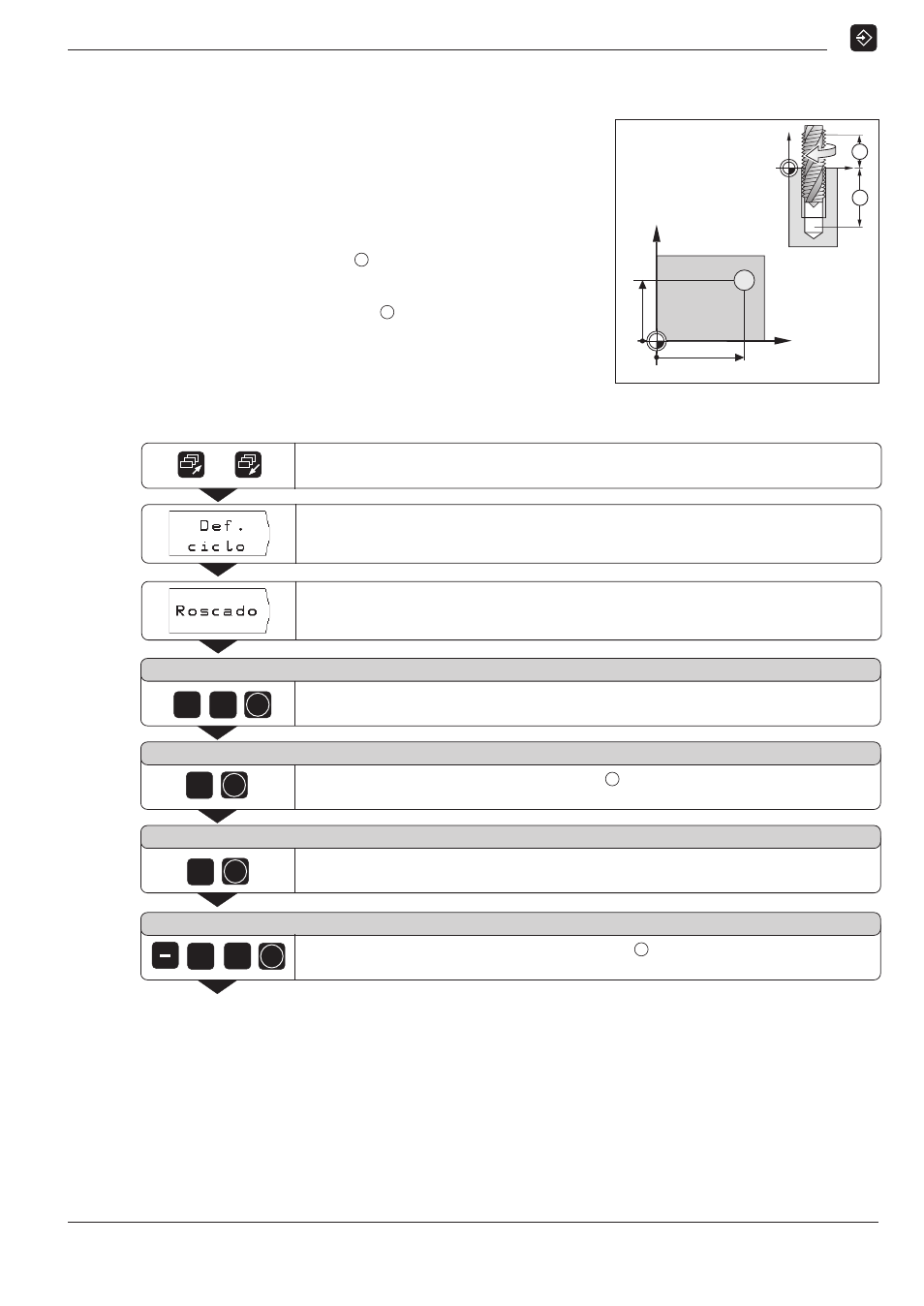

Ejempo de programa: ciclo 2.0 ROSCADO CON MACHO
Rosca a derechas
Coordenada X del taladro:
30 mm
Coordenada Y del taladro: 20 mm
Paso p: 0.8 mm
Velocidad de cabezal S : 100 rpm
Altura de segurdiad ALTURA: + 50 mm
Distancia de seguridad DIST. : 3 mm
Coordenada de superficie
de pieza SUPERF.:
0 mm
Profundidad de roscado PROFUND. : – 20 mm
Tiempo de espera TPO.ESP.: 0.4 s
Avance F = S • p: 80 mm/min
Ciclos de taladrado en el programa
Ejemplo: Introducir en un programa el ciclo 2.0 ROSCADO CON MACHO
Modo de funcionamiento: EDICION DE PROGRAMAS
/
5
ENT
0
ENT 0
ENT
2 0
3
ENT
A
B
Avanzar a la tercera página de teclas soft.
Elegir Definición de ciclo.
¿ A l t u r a s e g u r a ?
Introducir Altura de seguridad ( ALTURA = 50 mm ).
Confirmar el dato introducido.
¿D i s t a n c i a de s e g u r i d a d?
Introducir en un programa el ciclo 2.0 ROSCADO CON MACHO
Introducir Distancia de seguridad ( DIST = 3 mm ).
Confirmar el dato introducido.
¿ S u p e r f i c i e d e p i e z a ?
Introducir la coordenada de la Superficie de pieza (SUPERF = 0 mm).
Confirmar el dato introducido.
¿P r o f u n d i d a d de t a l a d r a d o?
Introducir Profundidad de taladrado ( PROFUND = – 15 mm ).
Confirmar el dato introducido.
B
A
