1 Fundamentos sobre los datos de posición
TNC 124 11
1
Fundamentos sobre los datos de posición
Sistema de referencia y ejes de coordenadas
Sistema de referencia
Para poder indicar posiciones, por norma, hace falta un sistema
de referencia.
Por ejemplo, los lugares de la tierra pueden indicarse por sus
coordenadas geográficas (coordenadas: en latín "las asignadas";
magnitudes para especificación o indicación de posiciones)
"longitud" y "latitud" como posiciones "absolutas": La red de
circunferencias de longitudes y latitudes representa un "sistema
de referencia absoluto" en contraposición a una especificación de
posición "relativa", es decir, relativa a otro lugar conocido.
La circunferencia de longitud 0° de la figura de la derecha
atraviesa el observatorio de Greenwich y la circunferencia de
latitud 0° es el ecuador.
0° 90° 90°
0°
30°
30°
60°
60°
Greenwich
+X
+Y
+Z
+X
+Z
+Y
Designaciones de los ejes
X, Y y Z son los ejes principales del sistema de coordenadas
cartesianas. Los ejes adicionales U, V y W son paralelos a los
ejes principales.
Los ejes de giro se denominan A, B y C (véase Fig. 1.3).
Sistema de coordenadas cartesianas
Para el mecanizado de una pieza en una fresadora o
mandrinadora equipada con un control TNC, por regla general,
se parte de un sistema de coordenadas cartesianas fijas en la pieza
( = ortogonales, denominación dada en referencia al matemático
y filósofo francés René Descartes, en latín Renatus Cartesius;
1596 hasta 1650), que consta de tres ejes de coordenadas, X, Y
y Z paralelos a los ejes de la máquina; si uno se imagina el dedo
corazón de la mano derecha en la dirección del eje de la
herramienta apuntando desde la pieza hacia la herramienta,
dicho dedo estará apuntando en el sentido positivo del eje Z, el
pulgar en el sentido positivo del eje X y el índice en el sentido
positivo del eje Y.

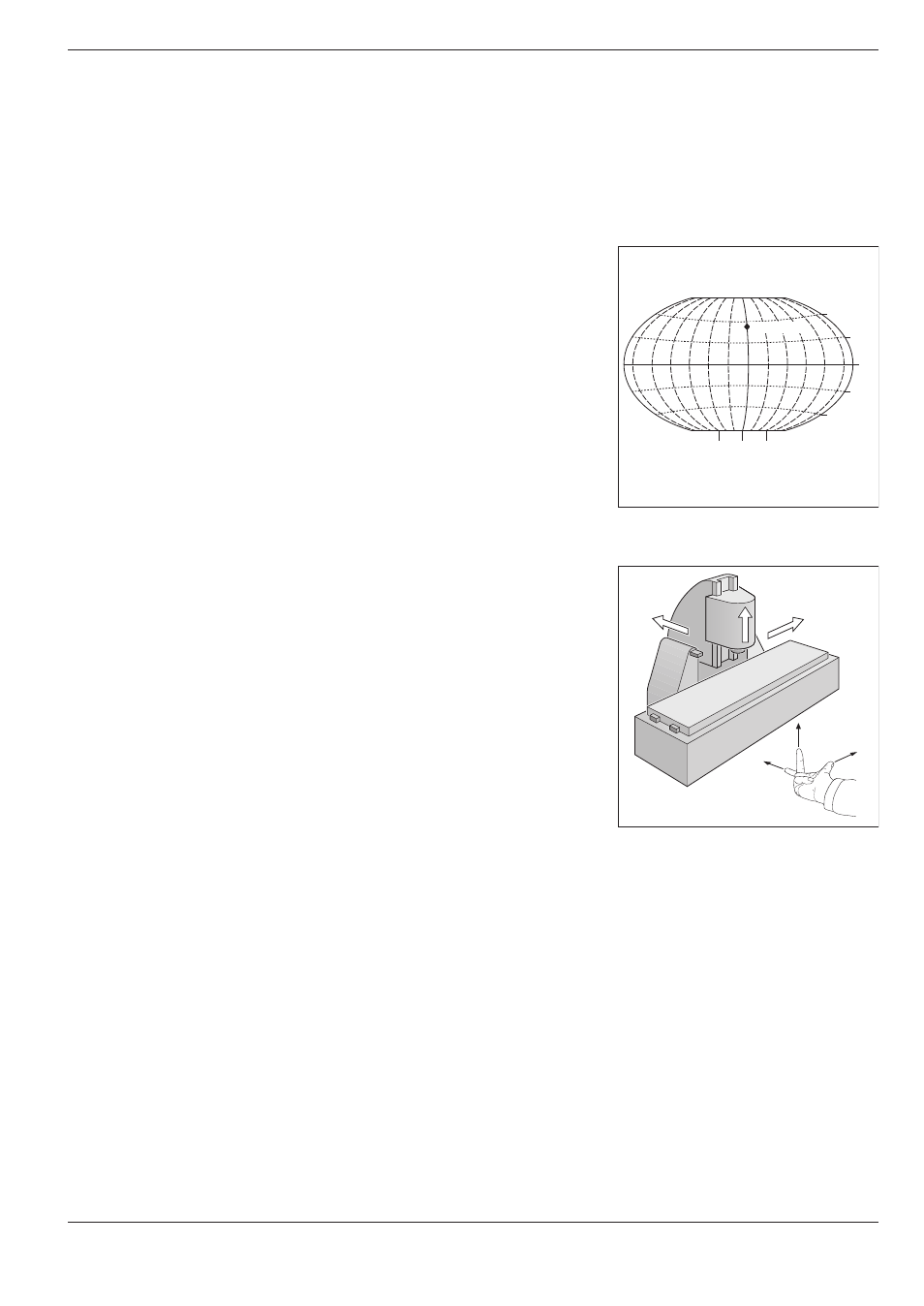

Fig. 1.1: El sistema de coordenadas
geográficas es un sistema de
referencia absoluto
Fig 1.2: Designación y sentido de los ejes en
una fresadora
Fig 1.3: Ejes principales, auxiliares y de
rotación en el sistema de
coordenadas cartesianas
