3 Modo manual y ajuste
34 TNC 124
Funciones de palpación para definición del punto de referencia

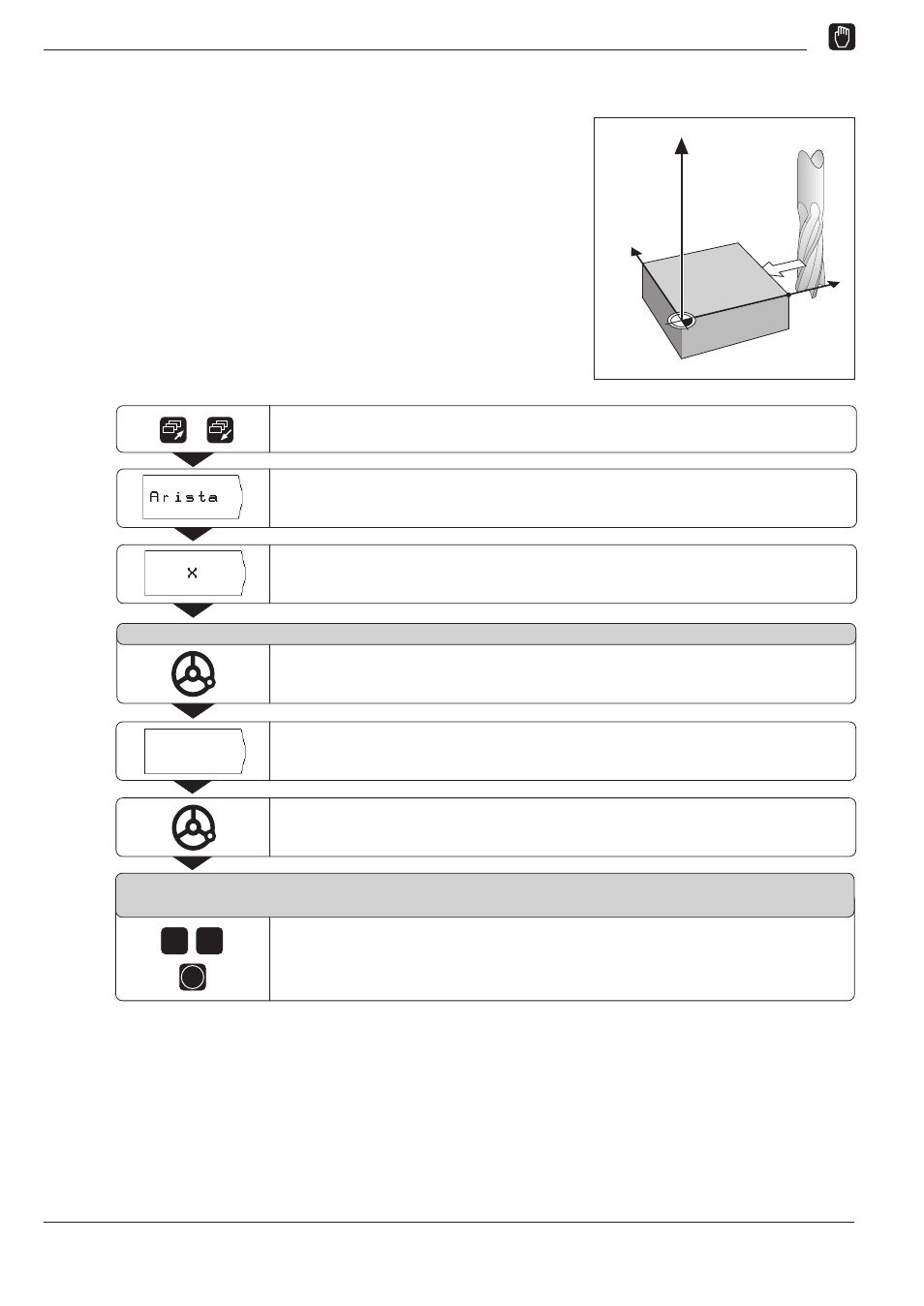

Ejemplo: Rascar la arista de la pieza, activar la visualización de la
posición de la arista de la pieza y definir dicha arista como
línea de referencia
La arista palpada está situada paralela al eje Y.
Para todas las coordenadas de un punto de referencia puede
rascar las aristas y superficies como se describe en esta página y
definirlas como líneas de referencia.
Y
X
Z
X?
Avanzar a la segunda página de teclas soft.
Elegir el eje para el cual se define la coordenada: Eje X.
Elegir Arista.
P a l p a c i ó n e n e j e X
/
Memorizar la posición de la arista de la pieza.
Continuar desplazando la herramienta desde la arista de la pieza.
2 0
ENT
I n t r o d u c i r el v a l o r de X
+ 0
El TNC especifica el valor 0 para la coordenada.
Introducir la coordenada deseada de la arista de la pieza, por ejemplo,
X = 20 mm y definir la coordenada como valor de referencia para esta
arista de la pieza.
Desplazar la herramienta hacia la arista de la pieza.
Modo de funcionamiento: FUNCIONAMIENTO MANUAL/ VOLANTE
ELECTRONICO / INCREMENTO PASO A PASO
Memor.
