4 Posicionamiento con entrada manual
TNC 124 49
ENT

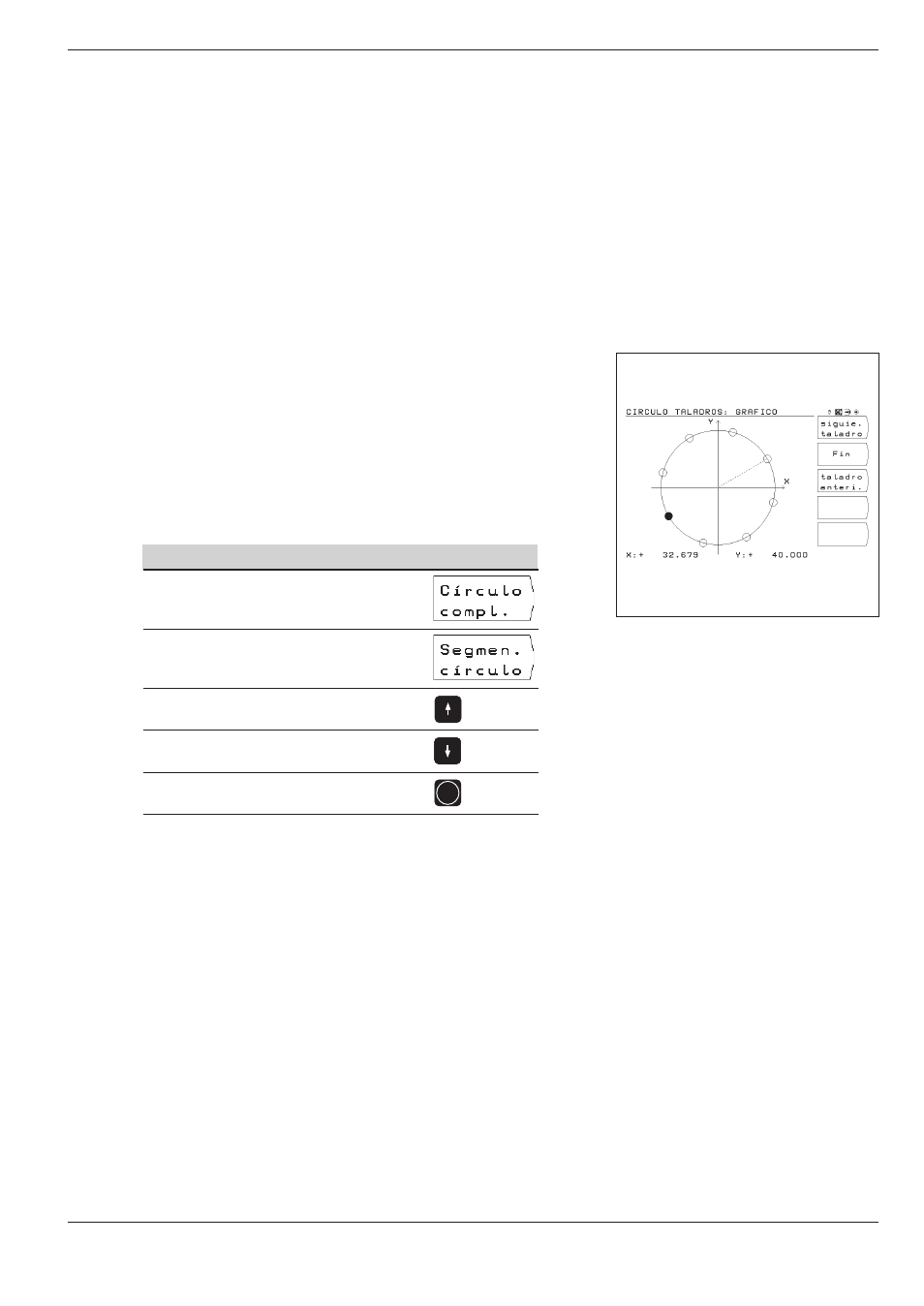

Fig. 4.5: Gráfico del TNC para círculo de
taladros
Círculo de taladros
Del círculo de taladros debe saber:
• Círculo completo o segmento circular
• Número de taladros
• Coordenadas del centro y radio de círculo.
• Angulo inicial: posición angular del primer taladro
• Sólo en segmento circular: incremento angular entre los taladros
• Taladrado o roscado
El TNC calcula las coordenadas de todos los taladros.
Gráfico de círculo de taladros
Con un gráfico, antes del mecanizado, puede comprobar si el TNC
ha calculado el círculo de taladros como se deseaba.
El gráfico de círculo de taladros le ayuda también a
• elegir directamente
• realizar por separado
• saltar
taladros.
Sinóptico de funciones
Función Softkey/Tecla
Cambiar entre círculo completo
Cambiar entre segmento circular
Saltar a línea de datos inmediata anterior
Saltar a línea de datos posterior
Aceptar valores introducidos
