74 TNC 124
6 Posiciones de pieza en el programa
Y
X
15 53
12
47
0
0
1
2 3
4

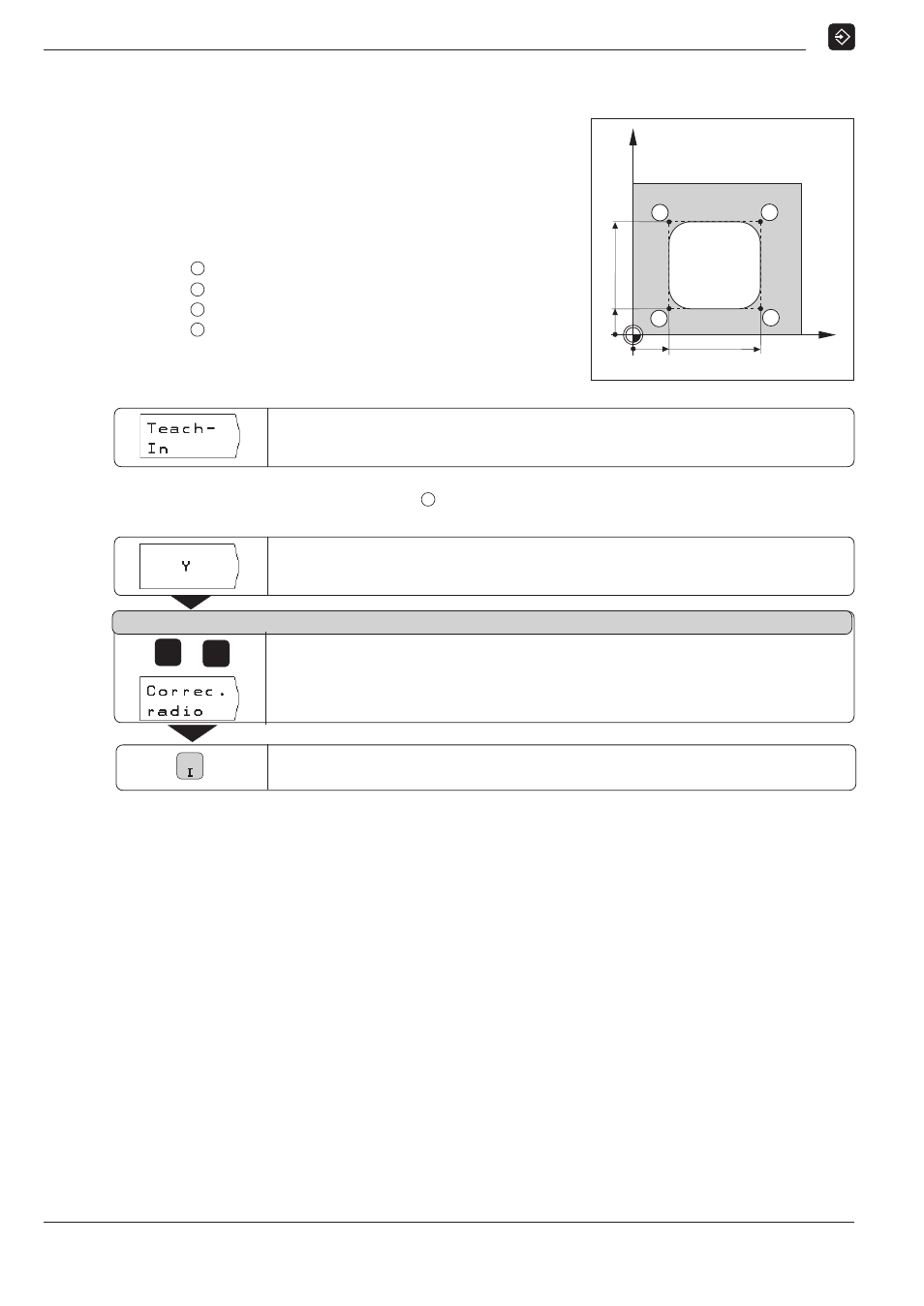

Aceptación de posiciones: modo teach-in (aprendizaje)
Ejemplo de programa: Mecanizar cajera y crear un programa
durante el mecanizado
En esta función teach-in puede mecanizar una pieza según las
dimensiones del plano. El TNC transmite las coordenadas
directamente a un programa. Usted puede elegir como le convenga
funciones de preposicionamiento y de retirada e introducirlas como
dimensiones del plano.
Vértice : X = 15 mm Y = 12 mm
Vértice : X = 15 mm Y = 47 mm
Vértice : X = 53 mm Y = 47 mm
Vértice : X = 53 mm Y = 12 mm
Profundidad de cajera : Z = z.B. – 10 mm
Modo de funcionamiento: EDICION DE PROGRAMA
3
1
2
4
Elegir el eje de coordenadas (Eje Y).
¿ Valor nominal de posición ?
Posicionar en la coordenada introducida. A continuación, introducir y aceptar
cualesquiera otras coordenadas.
NC
Elegir Teach-in.
3 Ejemplo: Aceptar coordenada Y de vértice y transferirla al programa
7 4
Introducir Valor nominal posición, p.e. 47 mm
y
elegir corrección de radio de herramienta R – .
