4 Posicionamiento con entrada manual
56 TNC 124

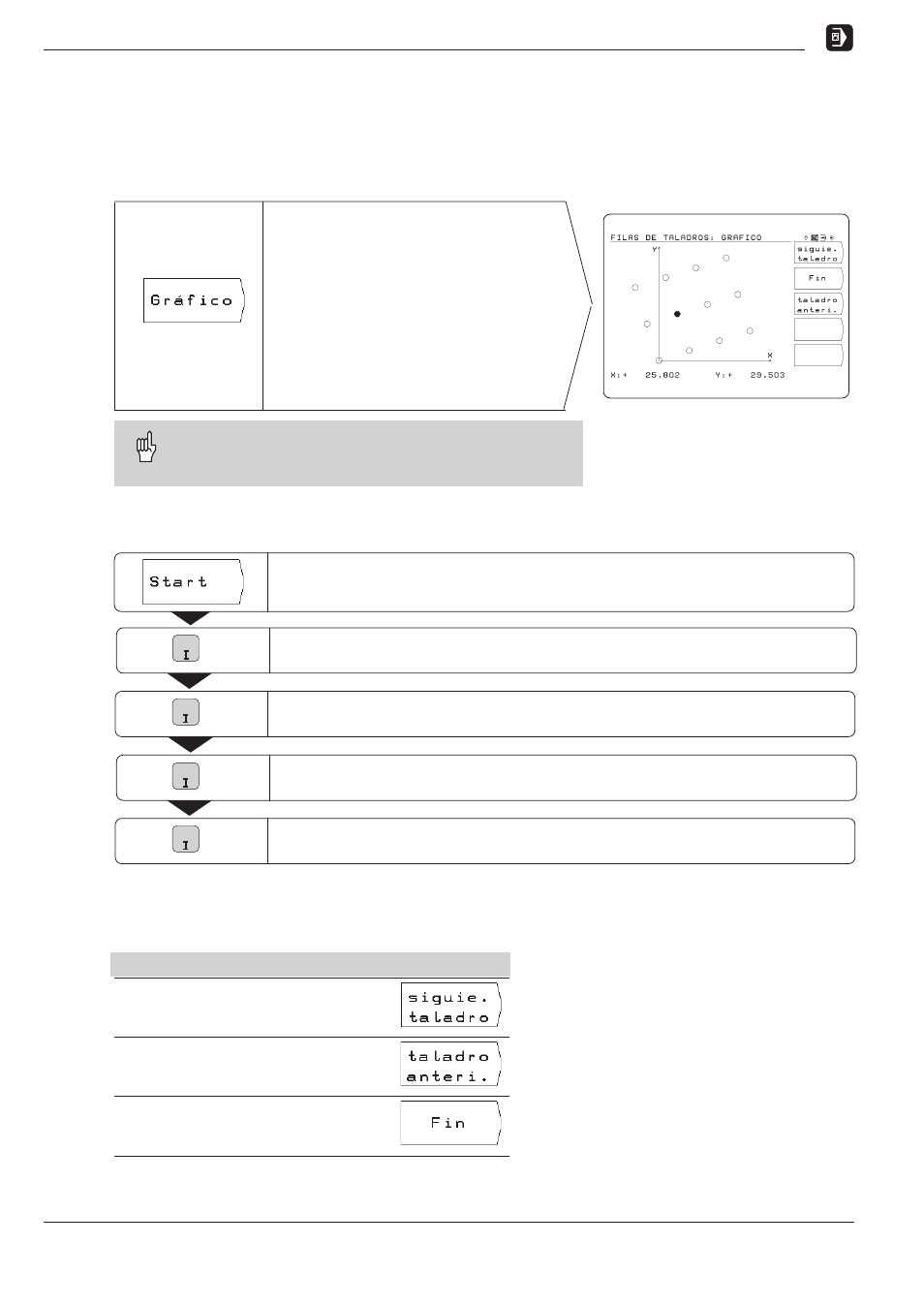

Hileras de taladros
3er. Paso: Taladrado
¡Antes del taladrado, compruebe los datos en el ciclo de taladrado!
Mecanizar el siguiente taladro y todos los demás.
Preposicionar el segundo eje de coordenadas.
Comenzar las hileras de taladros.
Preposicionar el primer eje de coordenadas.
NC
NC
NC
NC
Funciones en el taladrado y del gráfico
Taladrar. El TNC ejecuta el taladro definido la última vez en Taladrado
profundo
(o Roscado con macho).
2º Paso: Visualizar gráficos de hilera de taladros
Con el gráfico de hilera de taladros pueden comprobarse los datos
introducidos de hilera de taladros.
El gráfico representa el taladro actual como círculo relleno.
El POSITIP representa gráficamente
en la pantalla las hileras de taladros,
en este caso 3 hileras de taladros
cada una con 4 taladros:
1er. taladro en X=20 mm, Y=10 mm;
separación mutua de taladros 10 mm;
angulo entre hileras de taladros y
eje X 18°;
separación hileras taladros 12 mm;
Las coordenadas del taladro actual
aparecen abajo en la pantalla
El TNC puede obtener una imagen espejo del gráfico
del patrón de taladrado, en función de un parámetro
de usuario (véase capítulo 12).
Función Softkey
Siguiente taladro
Retorno al taladro anterior
Finalizar gráfico / taladro
