4 Posicionamiento con entrada manual
46 TNC 124

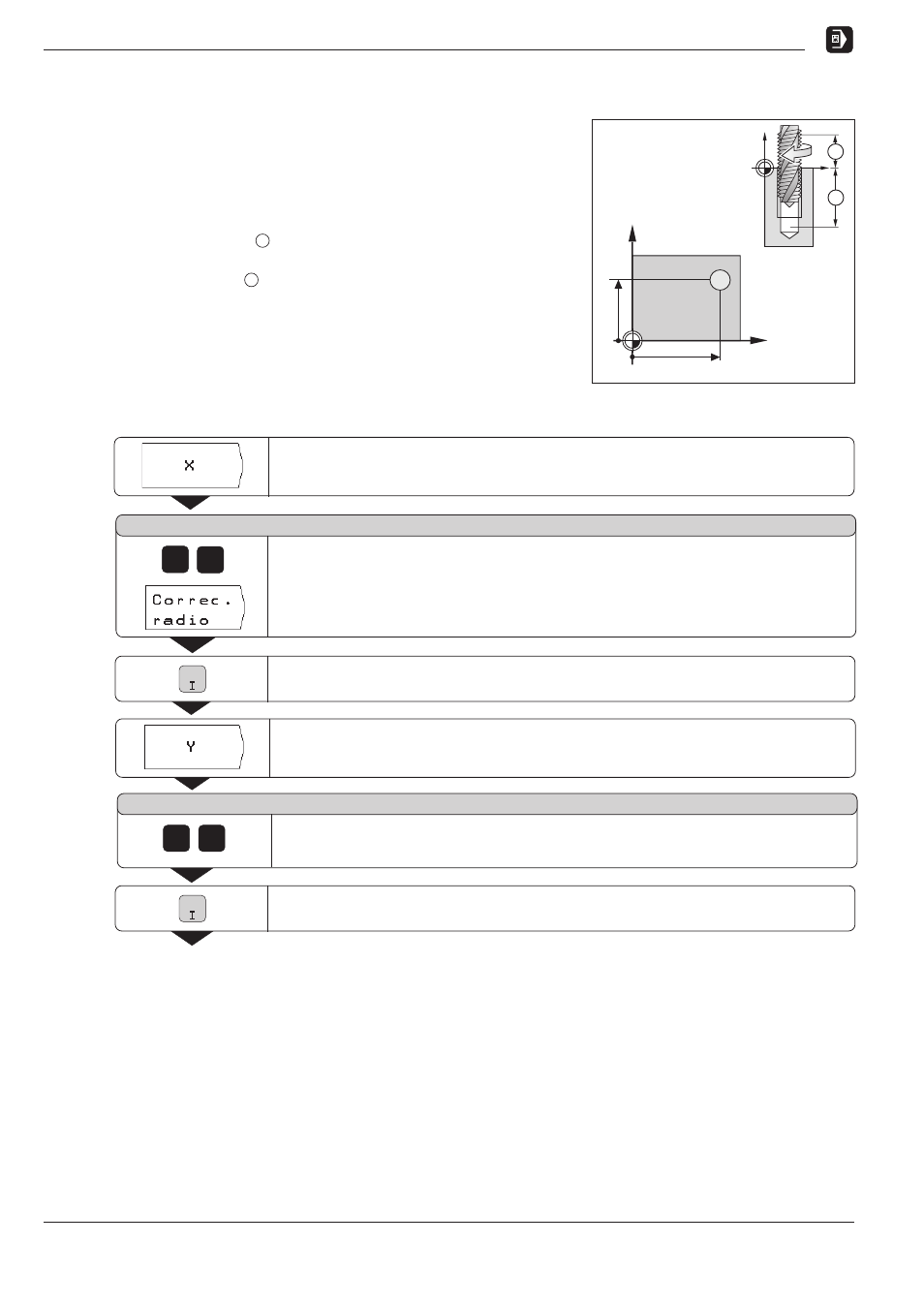

Ejemplo: ROSCADO CON MACHO
Coordenada X del taladro: 30 mm
Coordenada Y del taladro: 20 mm
Paso p: 0.8 mm
Velocidad de cabezal S: 100 rpm
Altura de seguridad: + 50 mm
Distancia seguridad : 3 mm
Superficie pieza: 0 mm
Profundidad rosca : – 20 mm
Tiempo de espera: 0.4 s
Avance F = S • p: 80 mm/min
Preparación
ä Preposicionar la herramienta sobre la pieza
ä Para una rosca a derechas activar el cabezal con M 3.
Modo de funcionamiento: POSICIONAMIENTO CON ENTRADA MANUAL
Preposicionar herramienta en el eje Y. NC
Preposicionar herramienta según el eje X. NC
Elegir el eje Y.
0
¿Valor nominal de posición?
2
Introducir Valor nominal de posición para preposicionamiento según
el eje Y: Y = + 20 mm . La corrección de radio de herramienta es ya R 0 .
A
B
Y
X
30
20
0
0
Elegir eje X.
0
¿Valor nominal de posición?
3
Introducir Valor nominal de posición para preposicionamiento
según el eje X: X = + 30 mm
y
elegir corrección de radio de herramienta: R 0 .
A
B
