7 Ciclos de taladrado y patrones de taladrado en el programa
86 TNC 124

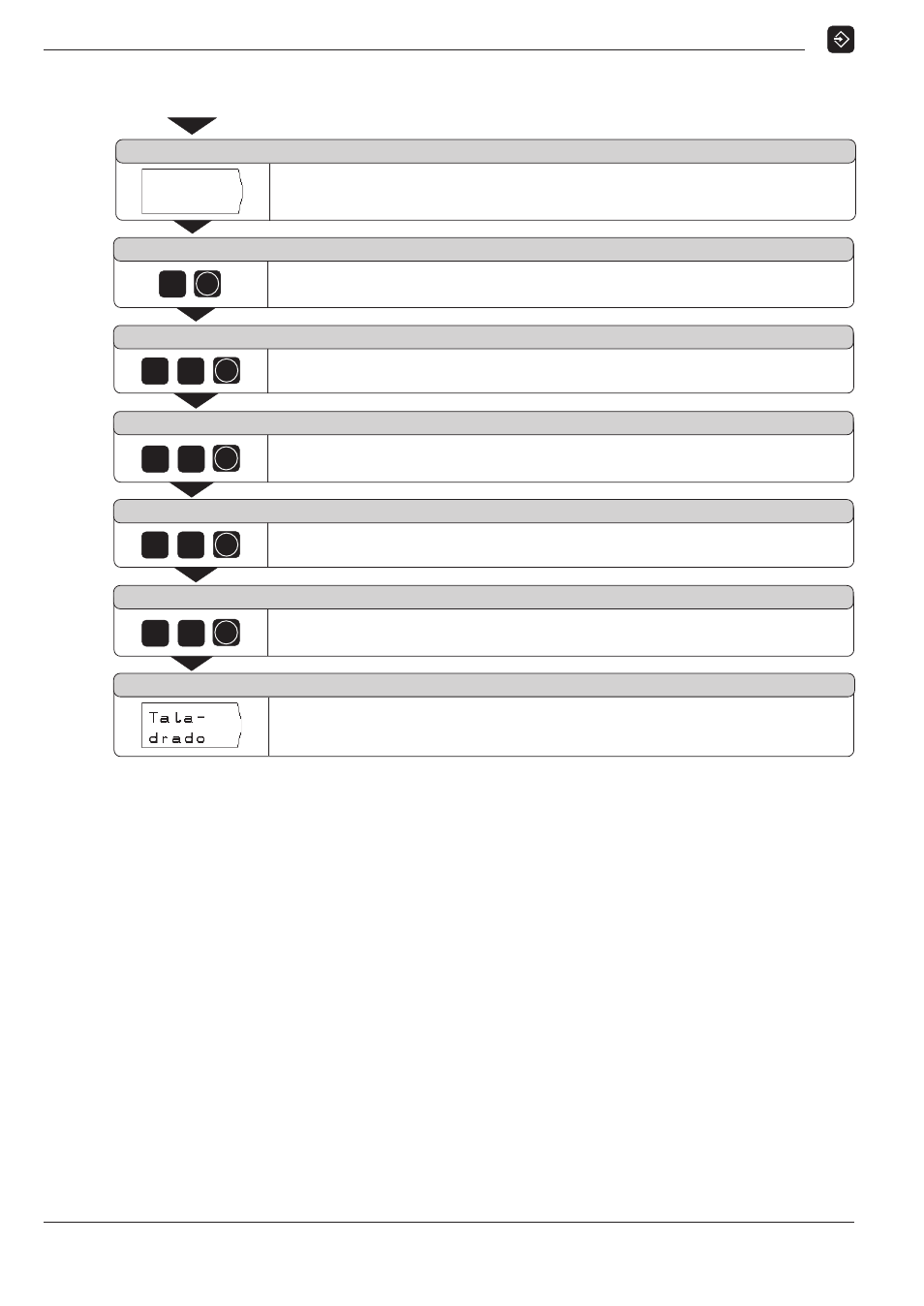

El TNC dispone los taladros sobre un círculo completo.
¿Tipo de círculo de taladros?
8
ENT
5 0 ENT
¿Y centro?
5 0 ENT
2 0 ENT
¿Angulo inicial?
3 0 ENT
¿Número de taladros?
¿X centro?
¿Radio?
¿Tipo de taladro?
Introducir coordenada Y del centro del círculo de taladros ( CCY = 50 mm ).
Confirmar dato introducido.
Introducir Número de taladros ( NUM = 8 ).
Confirmar dato introducido.
Introducir coordenada X del centro del círculo de taladros ( CCX = 50 mm ).
Confirmar dato introducido.
Introducir el Radio del círculo de taladros (RAD = 20 mm ).
Confirmar el dato introducido.
Introducir Angulo inicial desde el eje X hasta el primer taladro
( INI = 30° ). Confirmar el dato introducido.
Se desea taladrar taladros en las posiciones de círculo de taladros.
Gráficos de taladrado en el programa
Círculo
completo
