1 Fundamentos sobre los datos de posición
TNC 124 13
Puntos de referencia y datos de posición
Y
X
Z
1
20
10
Z=15mm
X=20mm
Y=10mm
15
I
Z=–15mm
Y
X
Z
2
10
5 5
15
20
10
10
I X=10mm
I
Y=10mm
3
0
0
Posiciones de herramienta absolutas
Cada posición de la pieza está definida unívocamente por sus
coordenadas absolutas.
Ejemplo: Coordenadas absolutas de la posición :
X = 20 mm
Y = 10 mm
Z = 15 mm
Si desea realizar un taladrado o un fresado con coordenadas
absolutas según un plano de pieza desplace la herramienta sobre
las coordenadas.
Posiciones de pieza incrementales
Una posición puede estar referida a la posición anterior: el punto
cero relativo, por consiguiente, se fija en la posición anterior. En tal
caso, se habla de coordenadas incrementales (incremento =
aumento), o de una cota incremental o de una dimensión
incremental (ya que la posición es indicada mediante dimensiones
concatenadas secuencialmente).
Las coordenadas incrementales se identifican por una
I .
Ejemplo: Coordenadas incrementales de la posición referidas a
la posición
Coordenadas absolutas de la posición :
X
= 10 mm
Y = 5 mm
Z = 20 mm
Coordenadas incrementales de la posición :
I X = 10 mm
I Y = 10 mm
I Z = –15 mm
Si realiza el taladrado o fresado según un plano de pieza con
coordenadas incrementales, desplazará la herramienta hacia
adelante una distancia igual a las coordenadas.

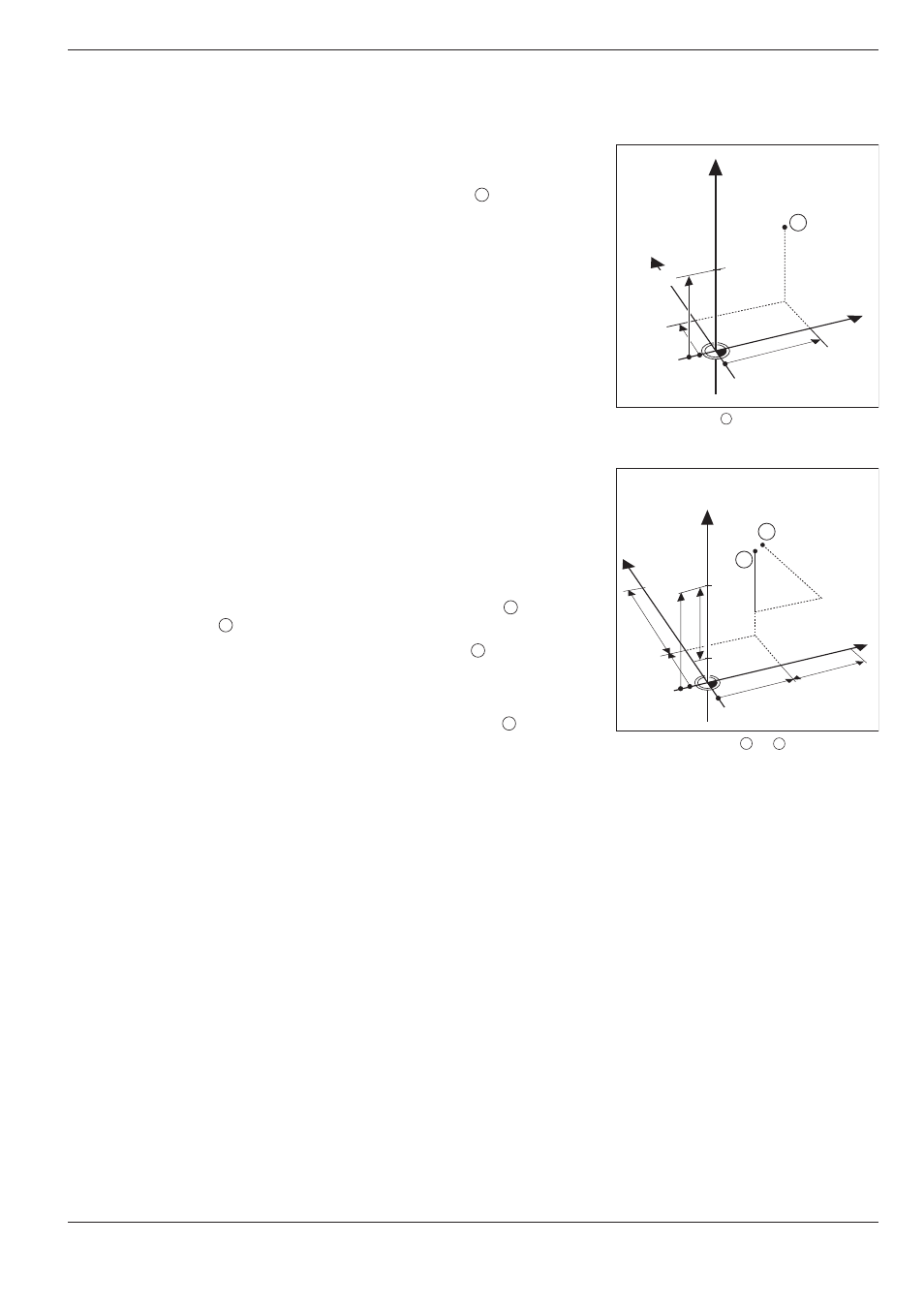

Fig 1.6: Posición del ejemplo "posiciones
de pieza absolutas"
Fig. 1.7: Posiciones y del ejemplo
"posiciones de pieza incrementales".
