4 Posicionamiento con entrada manual
TNC 124 41
Desplazar herramienta a coordenadas introducidas. NC
Desplazar herramienta a coordenada introducida.
Elegir eje X.
0 3
¿Valor nominal de posición?
Introducir valor nominal de posición para vértice : X = + 30 mm
y
elegir corrección de radio de herramienta: R – .
NC
Introducción de cotas y desplazamiento a éstas
Para un mecanizado sencillo, introduzca directamente las coordenadas
en el modo de funcionamiento POSICIONAMIENTO CON ENTRADA
MANUAL.

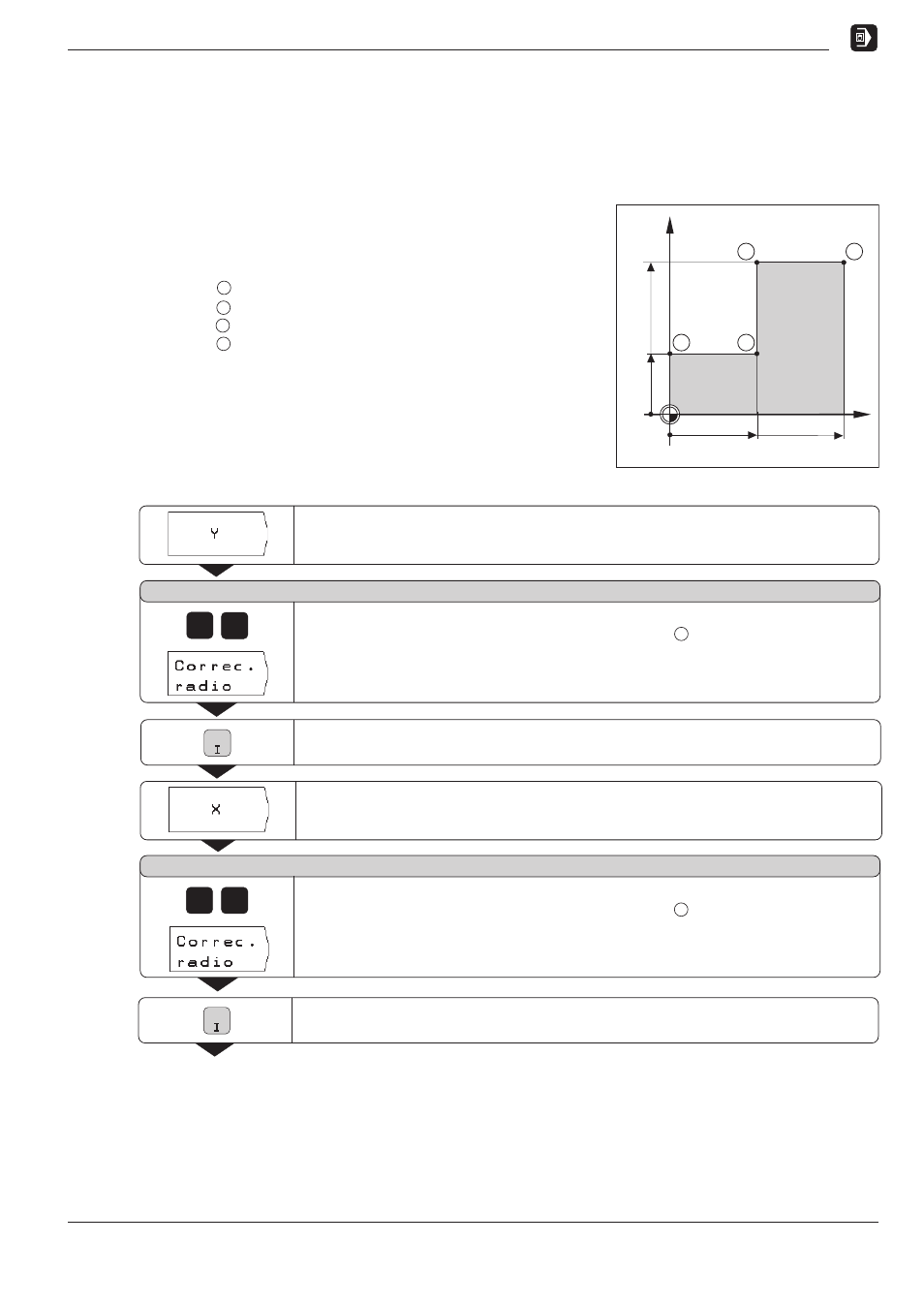

Ejemplo: fresado de escalón
Las coordenadas se introducen como dimensiones absolutas, el
punto de referencia es el origen de pieza.
Vértice : X = 0 mm Y = 20 mm
Vértice : X = 30 mm Y = 20 mm
Vértice : X = 30 mm Y = 50 mm
Vértice : X = 60 mm Y = 50 mm
Preparación:
ä Seleccionar el punto de referencia deseado
(ver "Determinar punto de referencia")
ä Preposicione la herramienta de manera adecuada
(p.e. X = Y = – 20 mm).
ä Desplace la herramienta a la profundidad de fresado.
Modo de funcionamiento: POSICONAMIENTO EN MODO MANUAL
Y
X
1 2
3 4
60 30
20
50
0
0
Elegir eje Y.
0
¿Valor nominal de posición?
Introducir valor nominal de posición para vértice : Y = + 20 mm
y
elegir corrección de radio de herramienta: R + .
2
1
2
1
3
4
2
