1 Fundamentos sobre los datos de posición
12 TNC 124
Puntos de referencia y datos de posición
Definir punto de referencia
El plano de pieza especifica para el mecanizado un determinado
elemento de forma de la pieza (en la mayoría de los casos un
vértice de la pieza) como "punto de referencia absoluto" y,
posiblemente, uno o varios elementos de forma como puntos de
referencia relativos. Mediante la definición del punto de referencia
a estos puntos de referencia se asigna el origen del sistema de
coordenadas absolutas o relativas: la pieza - orientada respecto a
los ejes de la máquina - se lleva a una determinada posición
relativa a la herramienta y las indicaciones de eje se fijan a cero o
al correspondiente valor de posición (por ejemplo, para tener en
cuenta el radio de la herramienta).
Y
X
Z
Ejemplo: Coordenadas del agujero :
X = 10 mm
Y = 5 mm
Z = 0 mm (Profundidad de taladrado: Z = – 5 mm)
El origen del sistema de coordenadas cartesianas está
situado en el eje X 10 mm y en el eje Y 5 mm alejado en
sentido negativo del agujero
.
Con las funciones de palpación del TNC 124 Vd. puede definir de
manera muy cómoda un punto de referencia.
Y
X
Z
1
10
5

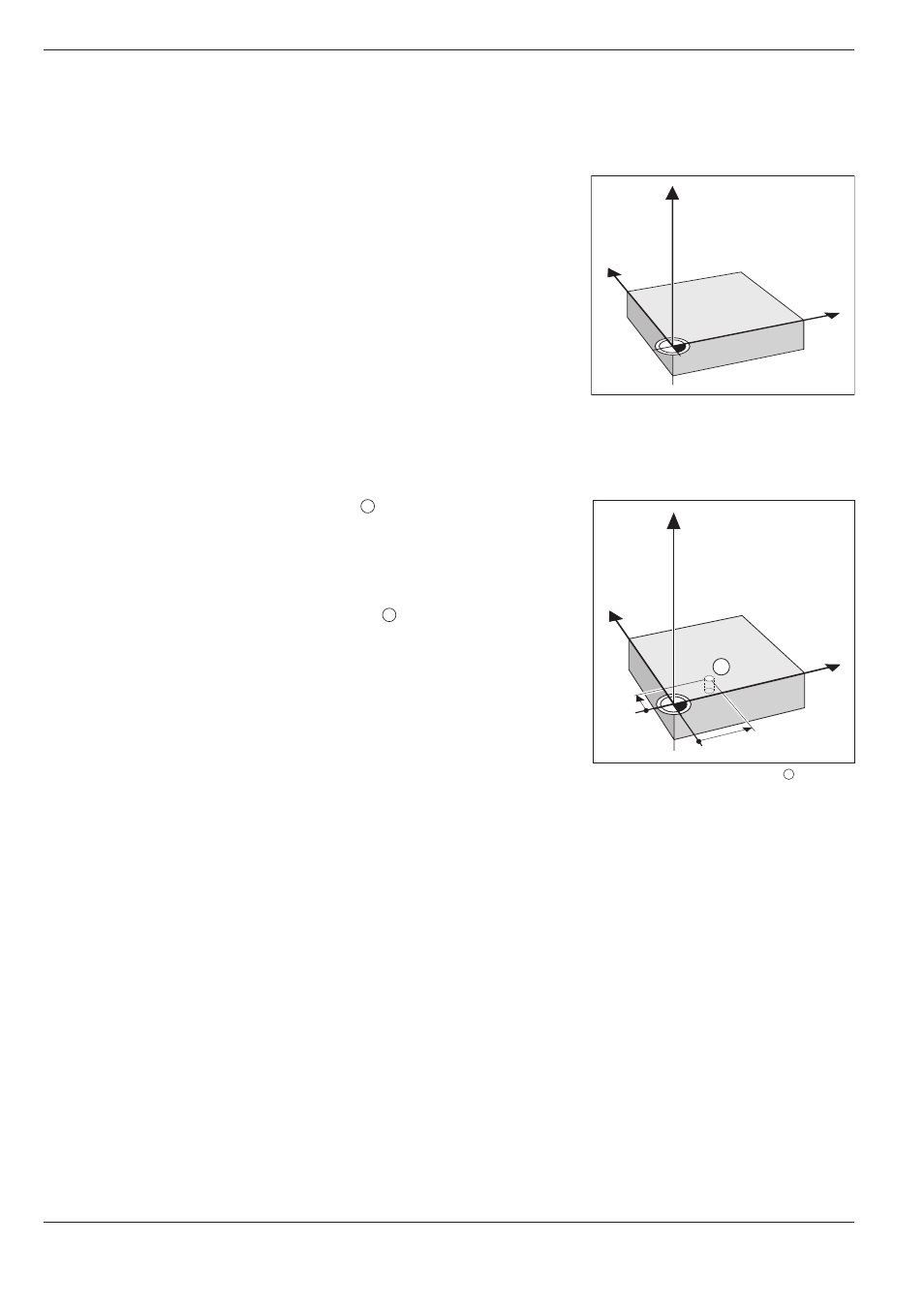

Fig. 1.5: El agujero en la posición define
el sistema de coordenadas
Fig. 1.4: El origen del sistema de coordenadas
cartesianas y el origen de pieza
coinciden
