7 Ciclos de taladrado y patrones de taladrado en el programa
78 TNC 124
Ciclos de taladrado en el programa
En el TNC 124 puede introducir los dos ciclos de taladrado
siguientes:
• Ciclo CYCL 1.0 TALADRADO PROFUNDO
• Ciclo CYCL 2.0 ROSCADO CON MACHO
Ciclo 1.0 TALADRADO PROFUNDO
Si desea mecanizar en varias pasadas el taladro, introduzca en el
TNC 124 el ciclo 1.0 TALADRADO PROFUNDO.
En el mecanizado, el TNC realiza el taladrado en varias pasadas y
entre cada una de ellas siempre retira la broca a la distancia de
seguridad.
Ciclo 2.0 ROSCADO CON MACHO
Para el ciclo ROSCADO CON MACHO necesita
un mandril de compensación.

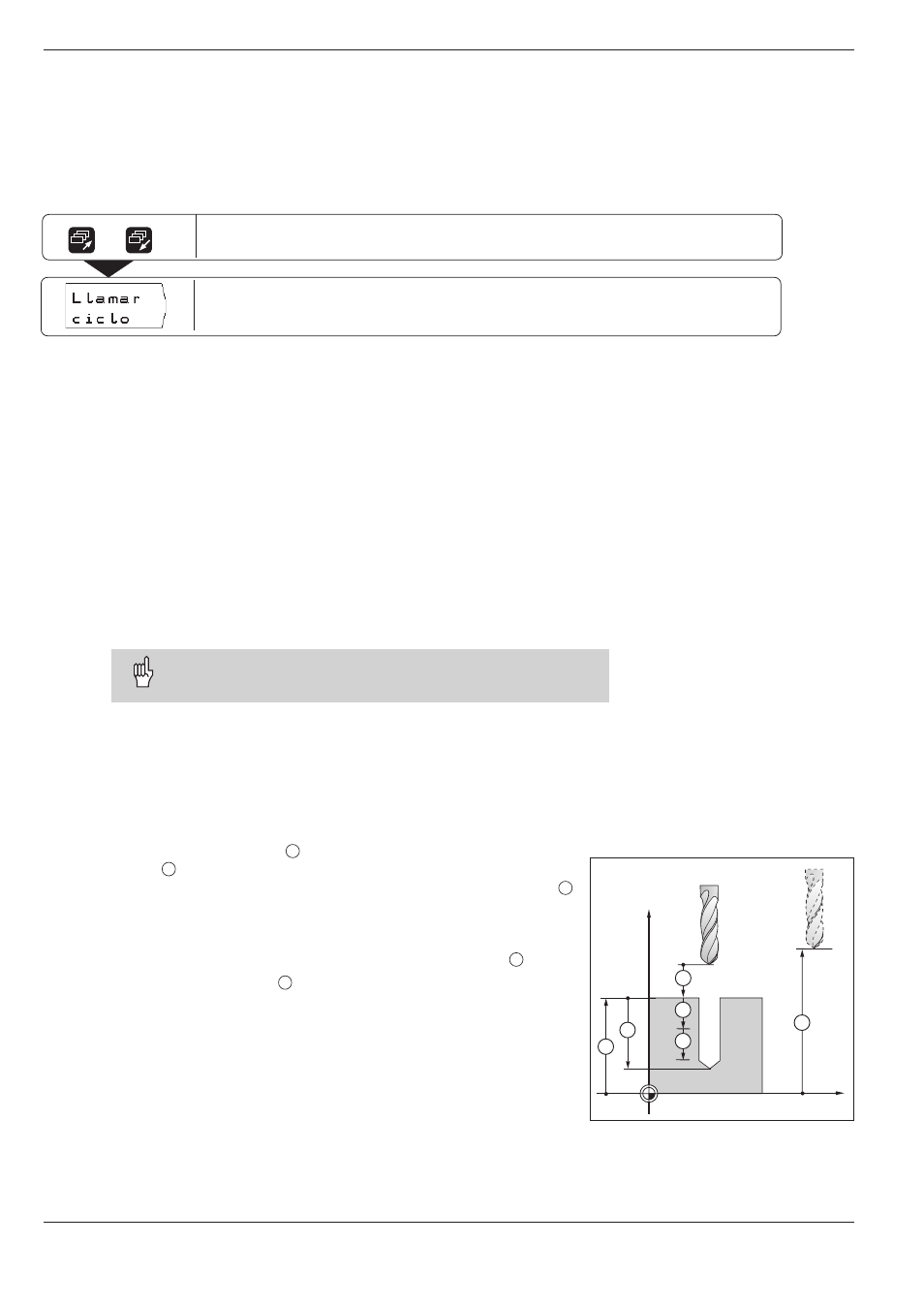

Fig. 7.1: Valores de introducción absolutos e
incrementales en los ciclos de
taladrado
B
C
H
O
A
C
H
Si desea mecanizar una rosca en el taladro, introduzca en el TNC
124 el ciclo 2.0 ROSCADO CON MACHO.
En el mecanizado, el TNC mecaniza la rosca en una sola pasada.
Después de un tiempo de espera en el fondo de la rosca, el TNC
retira la herramienta con sentido de giro inverso del cabezal.
Signo para valores a introducir en los ciclos de taladrado
La "altura de seguridad" y la coordenada de la superficie de la
pieza debe introducirlas como valores absolutos - con signo.
El signo de la profundidad de taladrado (Longitud de rosca)
define el sentido del taladrado. Si desea perforar en el sentido
negativo del eje, introduzca la profundidad de taladrado con el
signo negativo.
La figura 7.1 contiene además la distancia de seguridad y la
profundidad de pasada .
Preposicionamiento de la broca
Antes del ciclo, preposicione la broca: en el eje de herramienta y
en el plano. Las coordenadas de la posición previa puede
introducirlas en el programa antes del ciclo.
C
A
B
O
Introducción de llamada de ciclo
Debe llamarse al ciclo en la posición dentro del programa de
mecanizado en el cual el TNC debe ejectuar un ciclo de taladrado.
Modo de funcionamiento: MEMORIZACION/EDICION DE PROGRAMAS
Avanzar a la tercera página de teclas soft.
Introducir la llamada a ciclo ( CYCL CALL ).
