10.2.2 Tarjeta de ampliación -I/O-14/08-
En este capítulo se describe la tarjeta de ampliación -I/O-14/08-. Solamente se describen las carac-
terísticas adicionales que la tarjeta de ampliación proporciona al AX2000.
La -I/O-14/08- proporciona 14 entradas digitales adicionales y 8 salidas digitales. La función de las
entradas y salidas está predeterminada. Las entradas y salidas se utilizan para iniciar las órdenes
de marcha almacenadas en el servoamplificador y para evaluar los avisos del regulador integrado
de posición en el control superior.
La función de las entradas y de las salidas de avisos corresponden a las funciones que se pueden
asignar a los I/O digitales en el conector X3 del AX2000.
La alimentación de la tarjeta de ampliación con 24 V CC se realiza a través del control. Todas las
entradas y salidas están aisladas por medio de un acoplador optoeléctrico y sin potencial respecto
al servoamplificador.

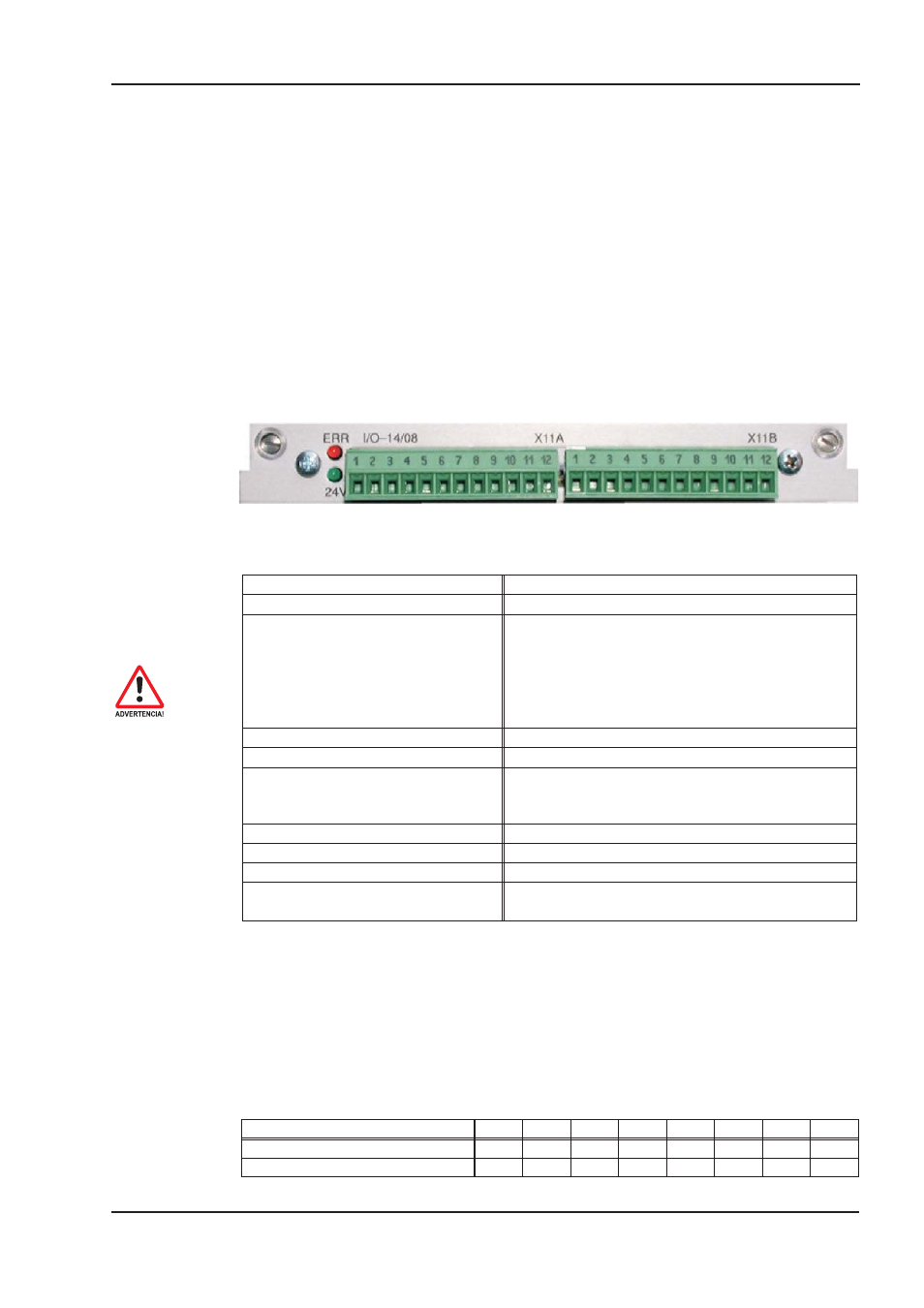

10.2.2.1 Vista frontal
10.2.2.2 Datos técnicos
Entradas de control 24V / 7mA , compatible SPS
Salidas de aviso 24V / máx. 500mA , compatible SPS
Entradas de alimentación según IEC
1131
24V (18...36V) / 100mA más corriente sumada de las
salidas (en función de la conexión de salida del control)
La tensión de alimentación de 24 V CC debe pro-
porcionarse con una fuente de tensión con aisla-
miento galvánico (p. ej. dotada de transformador de
aislamiento).
Fusible (externo) 4 AT
Enchufe MiniCombicon, 12 polos, codificado en PIN1 ó 12
Cable
Datos – hasta 50 m largo : 22 x 0,5mm², no protegido,
Alimentación- 2 x 1mm², considerar pérdidas de ten-
sión
Tiempo entre 2 órdenes de marcha en función del tiempo de reacción del control
Tiempo de direccionamiento (min.) 4ms
Retraso al iniciar (máx.) 2ms
Tiempo de reacción de salidas digita-
les
max. 10ms
10.2.2.3 Diodos fotoemisores
Junto a los bornes de la tarjeta de ampliación se encuentran dos LED. El LED verde indica la pre-
sencia de la tensión auxiliar necesaria de 24 V para la tarjeta de ampliación. El LED rojo indica
errores en las salidas de la tarjeta de ampliación (sobrecarga de los módulos de conexión y corto-
circuito).
10.2.2.4 Seleccionar el número de juego de marcha
Nº de juego de marcha decimal A7 A6 A5 A4 A3 A2 A1 A0
binario 1010 1110 1 0 1 0 1 1 1 0
decimal 174 128 - 32 - 8 4 2 -
