10.2.3
Tarjeta de ampliación -PROFIBUS-
En el presente capítulo se describe la tarjeta de ampliación PROFIBUS para el AX2000.
En el manual “Perfil de comunicación PROFIBUS DP” se encuentra información sobre las funcio-
nes y el protocolo de software. La tarjeta de ampliación PROFIBUS dispone de dos zócalos de con-
exión Sub-D, de 9 polos, cableados paralelamente. El suministro de tensión de la tarjeta de amplia-
ción se realiza a través del servoamplificador.
10.2.3.1

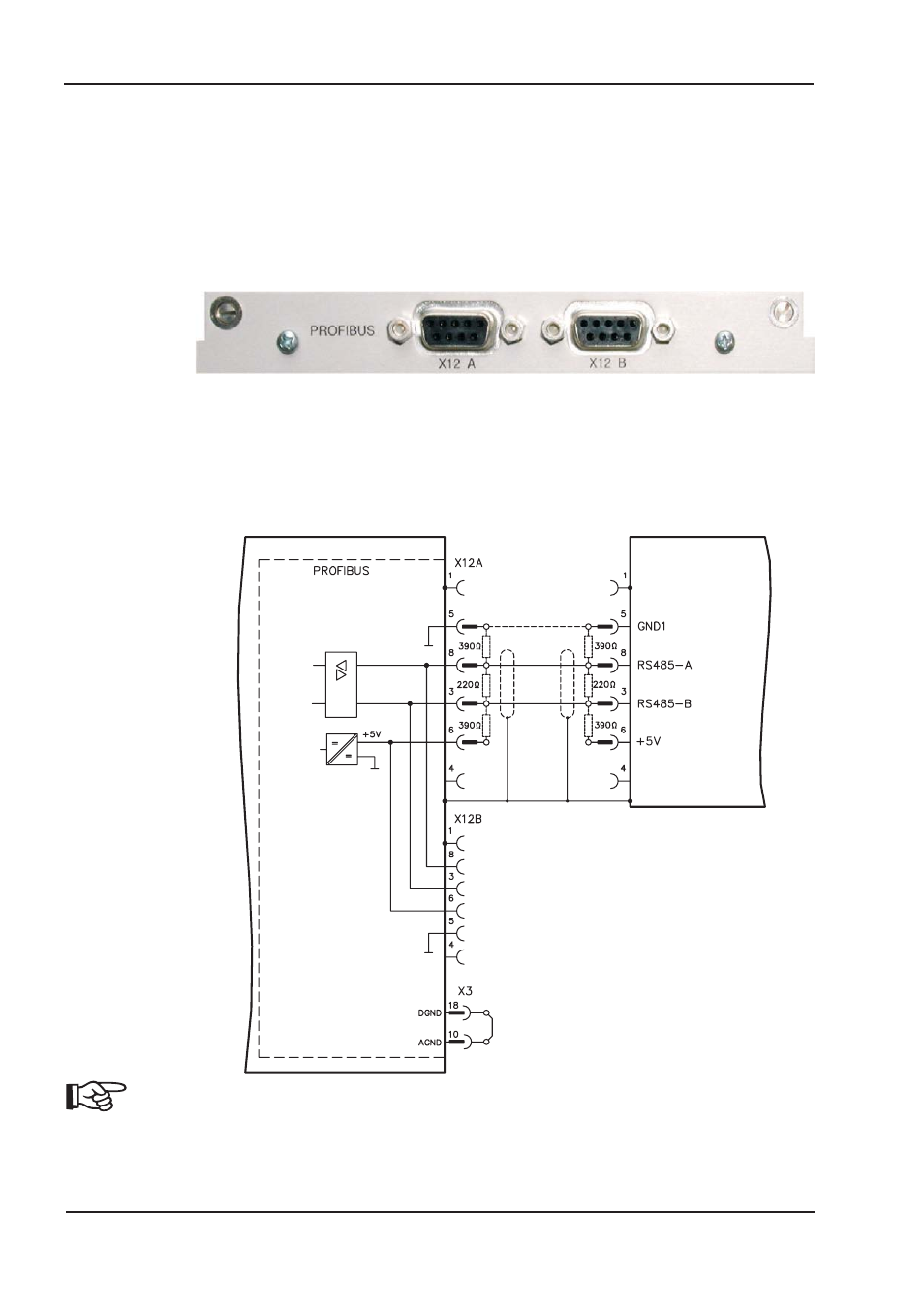

Vista frontal
10.2.3.2
Técnica de conexión
La selección de conductor, tendido de conductor, apantallamiento, conector del bus, salida del bus
y duración se describen en las “Normas de montaje PROFIBUS-DP/FMS” de la organización de
usuarios de PROFIBUS PNO.
10.2.3.3
Plan de conexión
Hay que puentear AGND y DGND (enchufe X3)!
