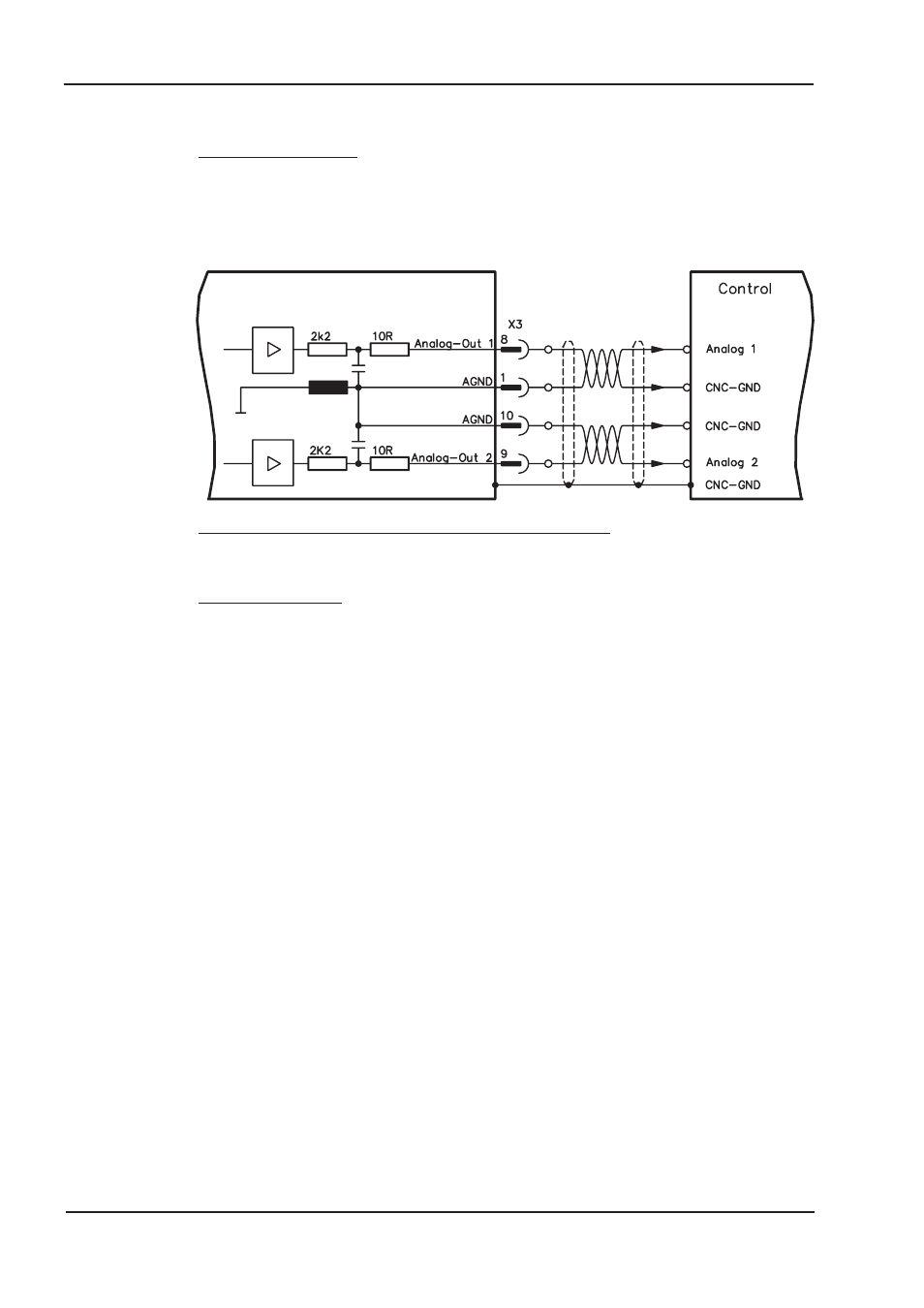

8.14.2 Salidas analógicas (X3)
Características técnicas
— La masa de referencia es GND Analógica (AGND, terminal X3/1 und X3/10)
— Resistencia de salida: 2,2k
W
— Tensión de salida ±10 V
— Resolución: 10bit.
— Intervalo de actualización: 62,5 µs
Salidas analógicas programables Analog-Out 1 / Analog-Out 2
Las terminales X3/8 (Analog-Out 1) o X3/9 (Analog-Out 2) pueden tener asignadas las siguientes
señales análogas:
Ajuste predeterminado:
Analog-Out 1: Tensión tacométrica n real (revolución)
La salida suministra ±10 V en el número de revoluciones final ajustado.
Analog-Out 2: Valor nominal de la corriente I nominal (par)
El monitor IDC suministra ±10 V para la corriente máxima ajustada (valor efectivo-seno).
Puede utilizar el terminal X3/8 (Analog-Out 1) o el terminal X3/9 (Analog-Out 2) para emitir los valo-
res analógicos transformados de los valores de medición digitales creados en el servoamplificador.
Encontrará una lista de las funciones programadas previamente en la página de la pantalla “I/O
analógico” de nuestro software de instalación.
