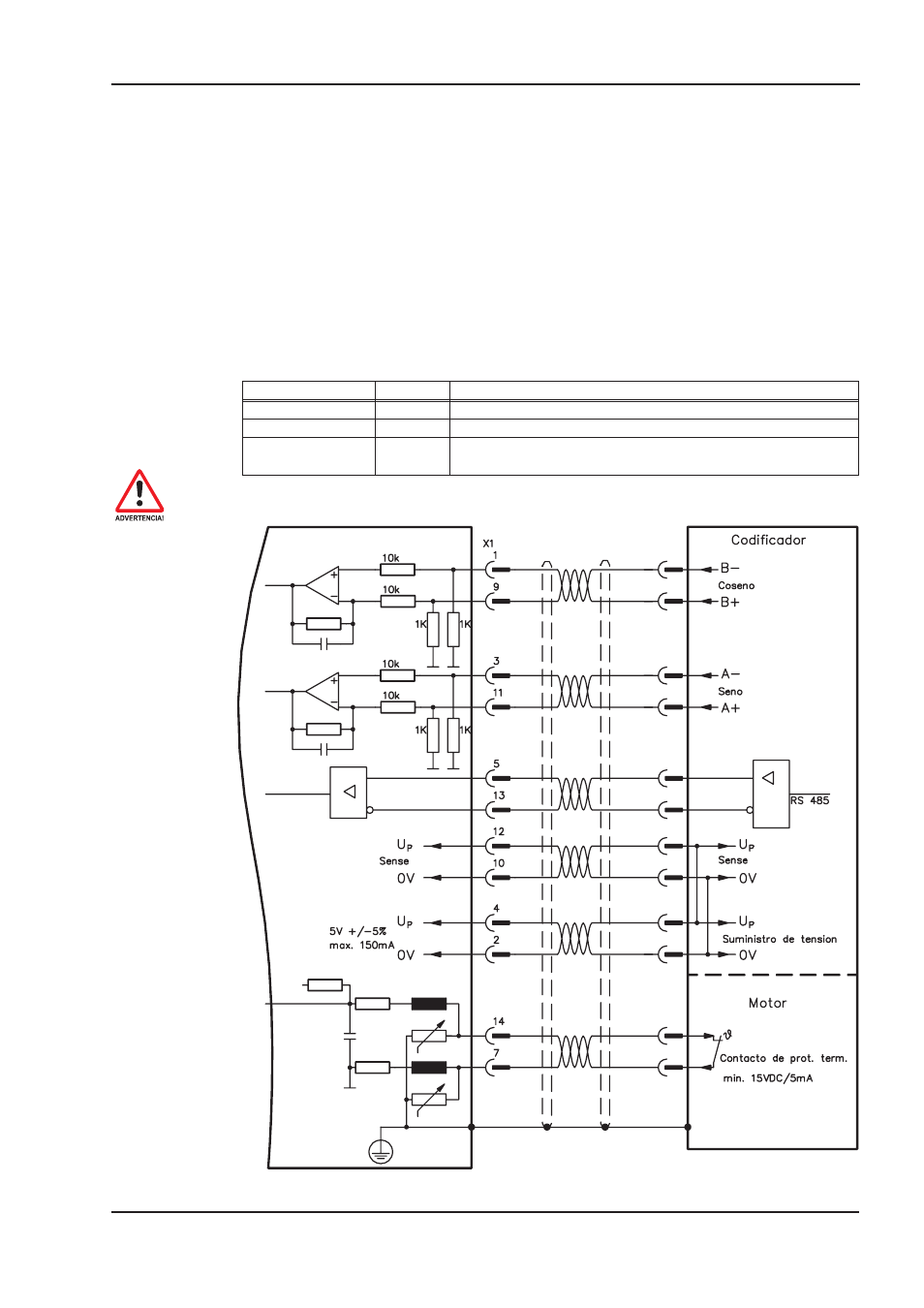

8.11.4 Codificador seno sin pista de datos (X1)
Conexión de un codificador seno-coseno sin pista de datos como sistema de realimentación. Cada
vez que se conecta el suministro de 24 V, el amplificador requiere la información de arranque para
el regulador de posición (valor de parámetro MPHASE). En función del tipo de feedback se ejecuta
un wake & shake o bien el valor para MPHASE se toma de la EEPROM del servoamplificador.
Los emisores con un consumo de corriente superior a 150 mA también pueden conectarse medi-
ante nuestro suministro de tensión externo ampliado (
ð p.111). Para los codificadores sin resisten-
cia terminadora incorporada, ofrecemos como opción un adaptador de terminación) (
ð p. 111).
El contacto de protección térmica del motor se conecta a X1 mediante el conductor del codificador.
Para longitudes de conductor previstas de más de 50 m, póngase en contacto con nuestro servicio
de asistencia técnica.
Límite de frecuencia (sin, cos) 250 kHz
Tipo FBTYPE Nota
SinCos 5V 6 MPHASE de EEPROM
SinCos 5V 7 MPHASE con wake & shake
Resolver+SinCos5V 16
Conmutación mediante resolver, n.º de revoluciones y posición
mediante codificador
No utilice este sistema de realimentación con cargas verticales y suspendidas.
AX 2001...2020 Manual del producto 55
BECKHOFF
07/2007
Instalación eléctrica
AX2000
SubD 15
