10.3.3 Hall Dongle
Los tipos de codificador que no facilitan información absoluta sobre la conmutación pueden evalu-
arse como un sistema de realimentación completo si se incorpora un sensor Hall adicional.
Los codificadores con señales analógicas se conectan al Dongle y los codificadores digitales al
enchufe X5 del servoamplificador. Véase el esquema de conexiones en la pág. 56.
Para la conexión entre amplificador y Dongle se requiere un cable de datos 1:1 con una longitud
máxima de 2 m.
Los codificadores que necesitan una intensidad de alimentación superior a 150 mA pueden funcio-
nar con el suministro de tensión ampliado “Power Supply SINCOS” (véase pág.111).
112 AX 2001...2020 Manual del producto
Ampliaciones, accesorios
07/2007
BECKHOFF

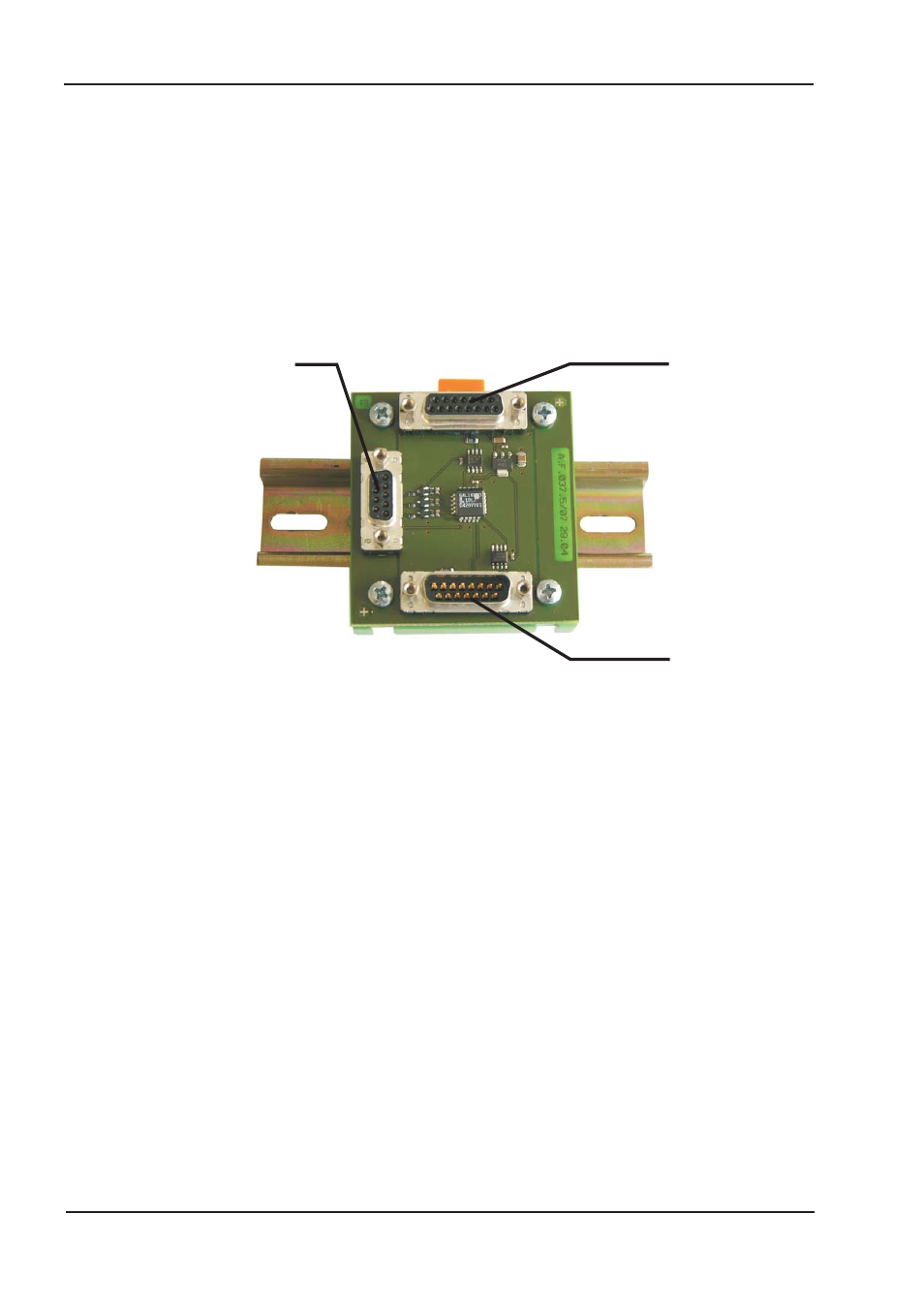

X1.2
-> Codificador
(señales análogas)
X1.1
-> AX2000, X1
X1.3
-> Hall
