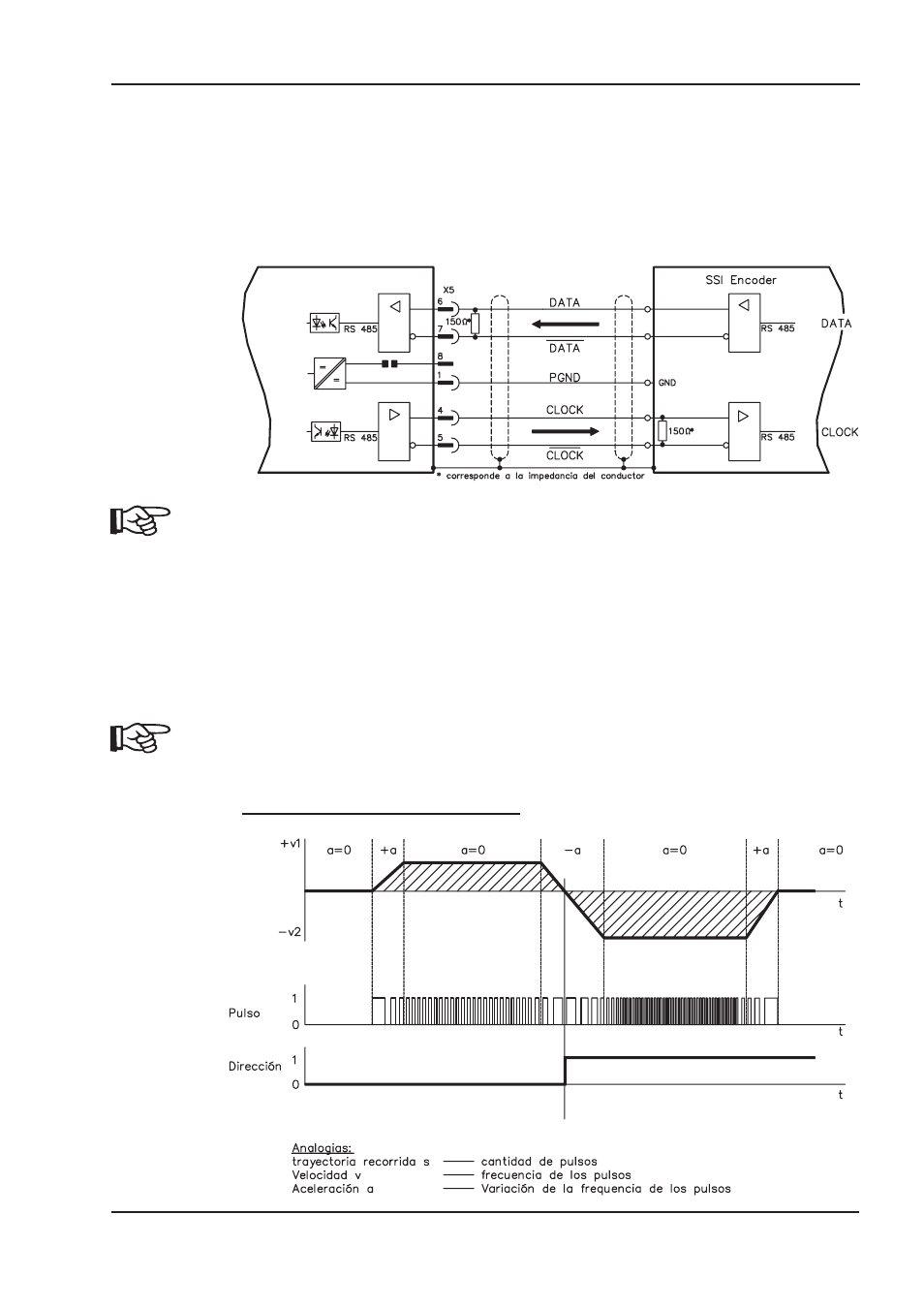

8.12.4 Conexión al codificador SSI (X5)
El AX2000 se puede dirigir como Slave utilizando un emisor absoluto de interfaz serie sincronizada
(codificador SSI) (funcionamiento Master-Slave).
Para ello se utiliza el enchufe SubD X5.
Póngase en contacto con nuestro servicio de asistencia técnica si tiene dudas sobre el suministro
de tensión del codificador o si planea utilizar un conductor con una longitud superior a 50 m.
Límite de frecuencia: 1,5MHz
Hay que puentear AGND y DGND (enchufe X3)!
8.12.5 Conexión a controles de motor paso a paso (dirección y impulsos)
El servoamplificador se puede conectar a un control de motor paso a paso no específico de un fab-
ricante. Los parámetros del servoamplificador se fijan con ayuda del software de puesta en funcio-
namiento (funcionamiento eléctrico). El número de pasos es ajustable, con lo que se puede adaptar
el servoamplificador a las señales de dirección y impulsos de cada control del motor paso a paso.
Pueden emitirse diversos avisos.
Tenga en cuenta el límite de frecuencia. La conexión de un emisor incremental
ofrece una mayor resistencia contra perturbaciones de origen electromagnético.
Perfil de velocidad con diagrama de señal
