10.2.7.4
Asignaciones de los enchufes
RS232
CAN1=CAN2
X6A Pin
Señal
X6B=X6C Pin
Señal
1
Vcc
1
2
RxD
2
CAN-Low
3
TxD
3
CAN-GND
4
4
5
GND
5
6
6
7
7
CAN-High
8
8
9
9
10.2.7.5

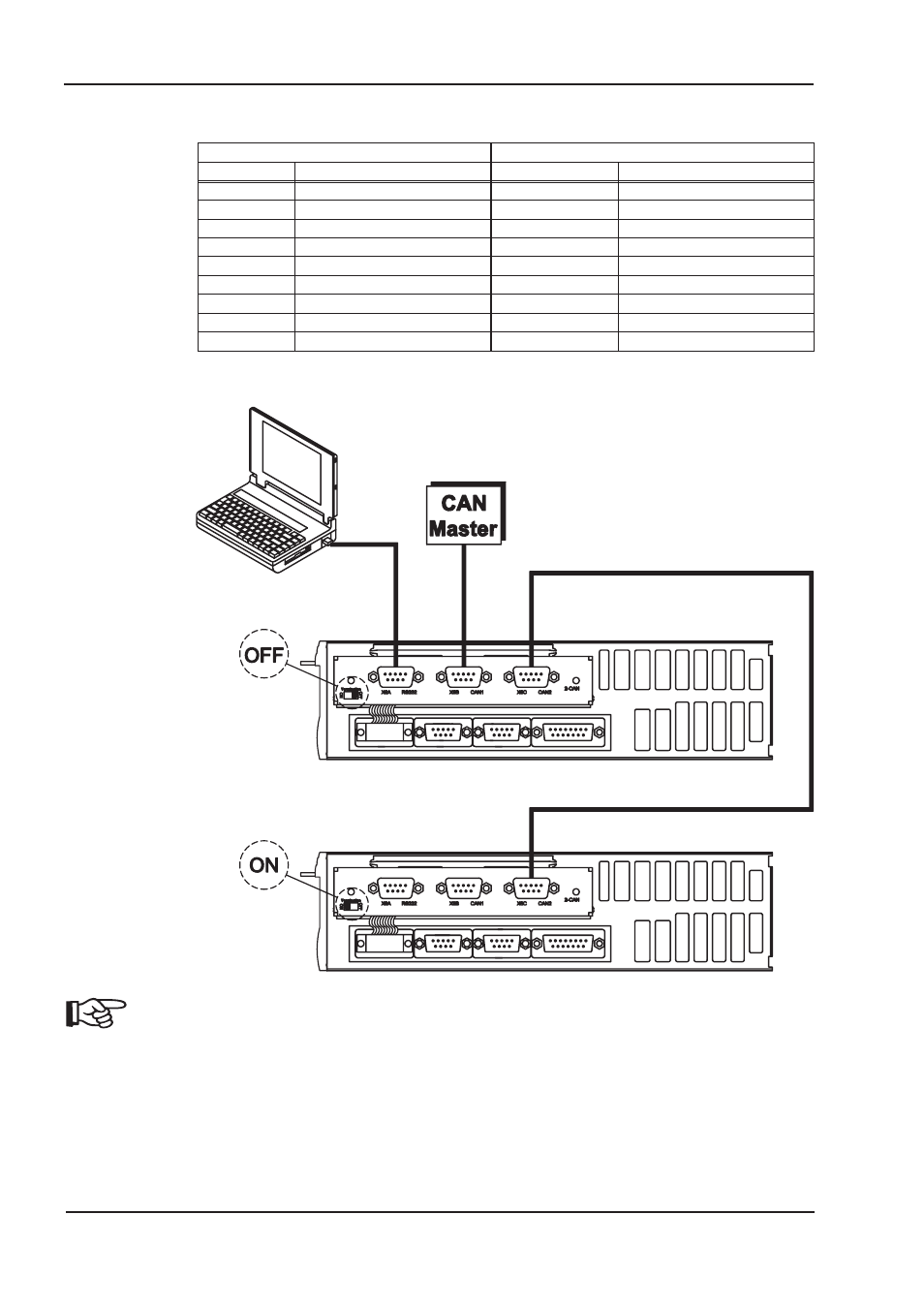

Plan de conexión
Hay que puentear AGND y DGND (enchufe X3)!
