8.15 Interfaz RS232, conexión al PC (X6)
El ajuste de los parámetros de funcionamiento, de regulación de la posición y de los parámetros del
juego de marcha se puede hacer en cualquier ordenador personal con el SETUP SOFTWARE.
Conecte la interfaz del ordenador (X6) del servoamplificador con las tensiones de alimentación des-
conectadas por medio de un conductor con nullmodem con una interfaz en serie.
No debe utilizarse un conductor a la izquierda de nullmodem
La interfaz está aislada (galvanizada) por medio de un acoplador optoeléctrico y tiene el mismo
potencial que la interfaz CANopen.
La interfaz se selecciona y ajusta mediante el SETUP SOFTWARE.
Encontrará otras instrucciones en la página 72 .
Con la tarjeta de ampliación opcional –2CAN- las dos interfaces RS232 y CAN, que ocupan el
mismo conector X6, se distribuyen en dos conectores. (
ð p.83)

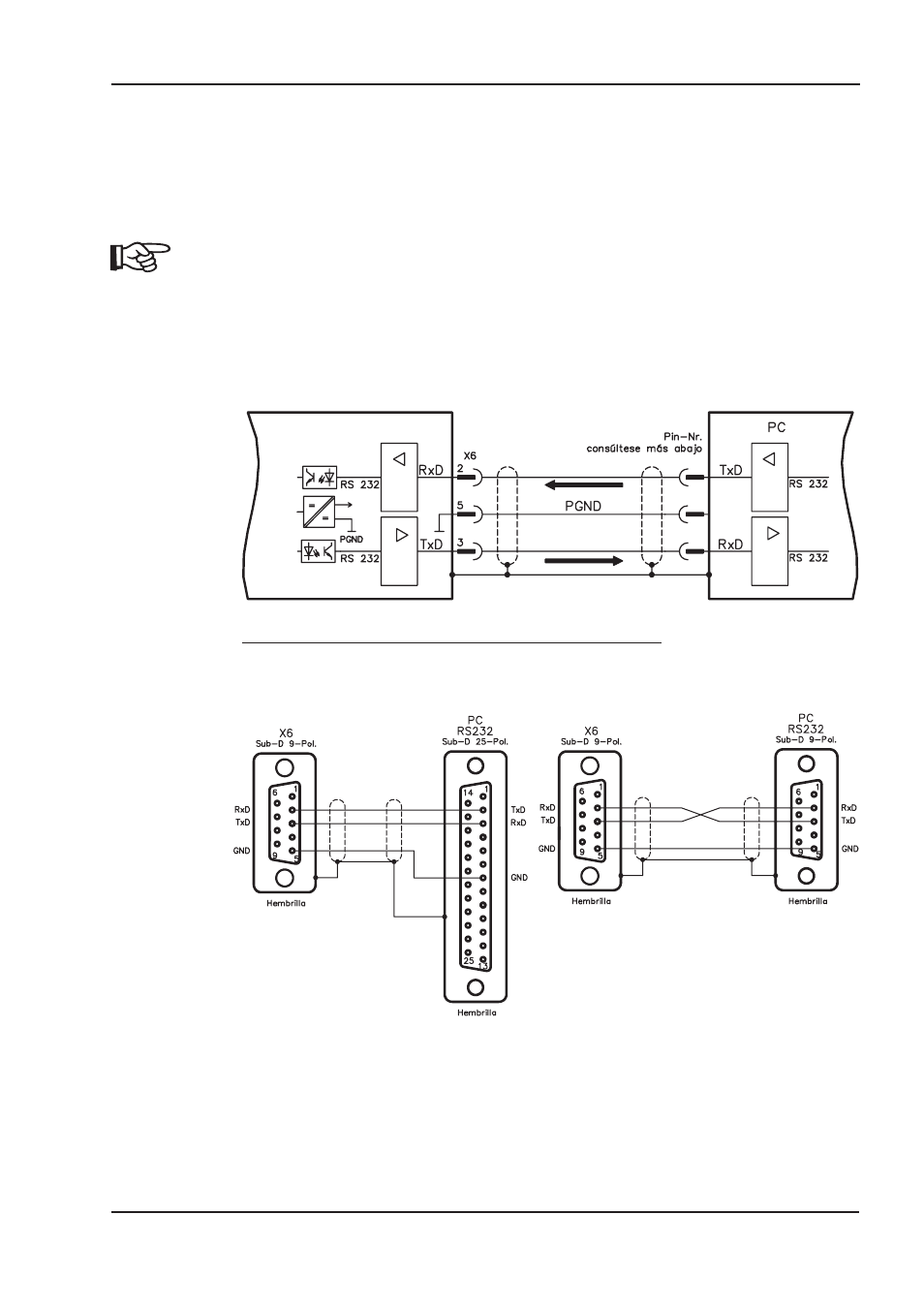

Conductor de transmisión entre el ordenador y el servoamplificador:
(Aspecto: Vista por encima del enchufe SubD montado, que corresponde al lado de soldadura de
los zócalos de conexión SubD en el conductor)
