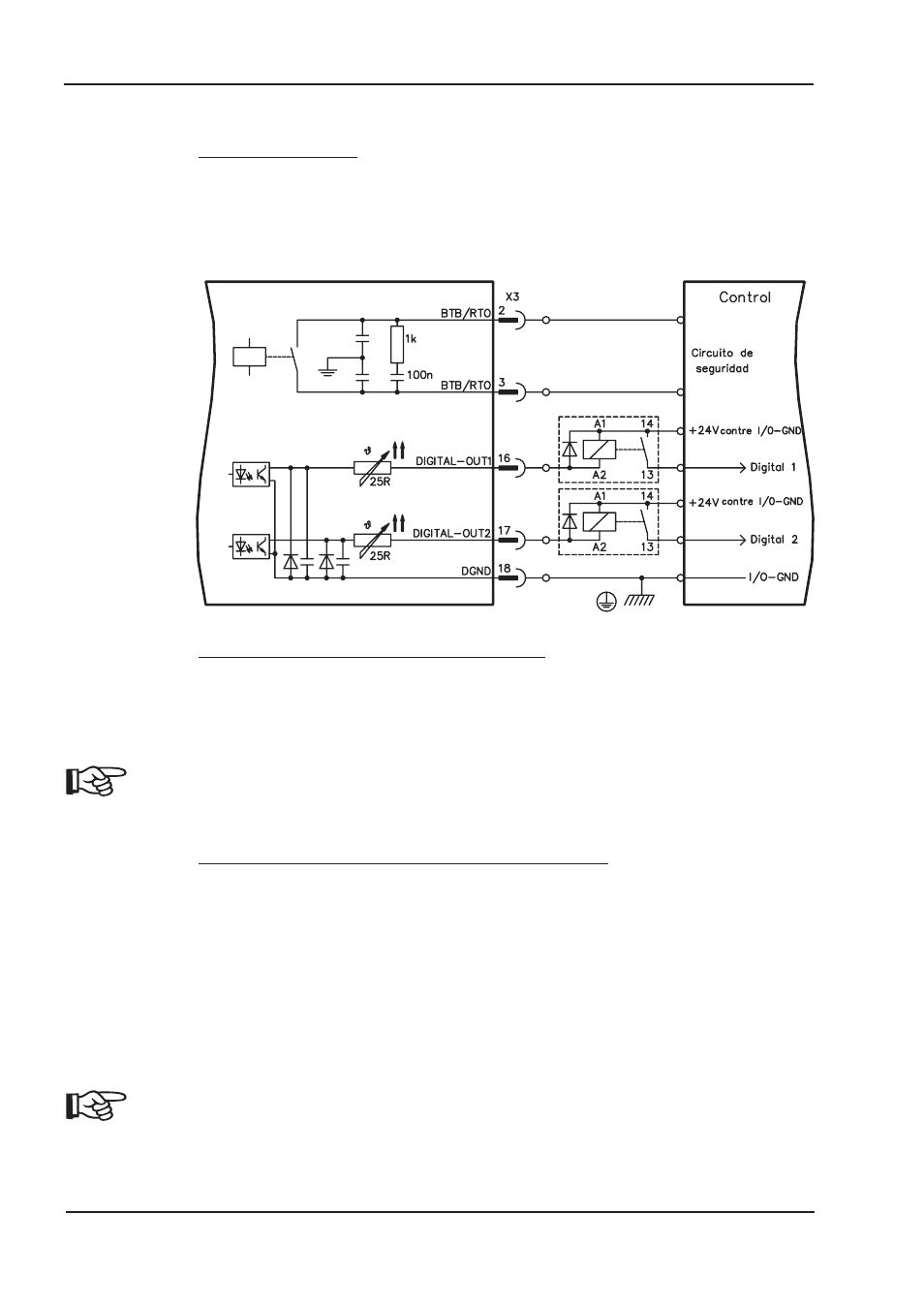

8.14.4 Salidas digitales (X3)
Características técnicas
— La masa de referencia es GND Digital (DGND, terminal X3/18)
— Todas las salidas digitales están libres de potencial
— DIGITAL-OUT1 y 2 : Colector de apertura, máx. 30 V CC, 10 mA
BTB/RTO : Salida de relé, máx. 30 V CC o 42 V CA, 0,5 A
— Intervalo de actualización: 250 µs
Contacto de disponibilidad para funcionar BTB/RTO
La disponibilidad para funcionar (terminales X3/2 y X3/3) se avisa por medio de un contacto de relé
libre de potencial.
El contacto está cerrado cuando el servoamplificador está listo para funcionar, el aviso no se ve
influido por la señal ”enable”, por la limitación I²t y por el umbral de reactancia.
Todos los errores provocan la interrupción del contacto BTB y la desconexión del
transformador de salida (con el contacto BTB abierto, el transformador de salida
está bloqueado -> potencia nula). Encontrará una lista con los avisos de fallo en la
página 88.
Salidas digitales libremente programables DIGITAL-OUT 1 / 2:
Puede utilizar las salidas digitales DIGITAL-OUT1 (terminal X3/16) y DIGITAL-OUT2 (terminal
X3/17) para emitir avisos de las funciones preprogramadas y almacenadas en el servoamplificador.
Encontrará una lista de las funciones programadas previamente en la página de la pantalla “I/O
digital” de nuestro software de instalación.
Cuando se le asigna de nuevo a una salida el aviso de una función preprogramada, el juego de
datos debe ser almacenado en la Eeprom del servoamplificador y debe desconectarse y conec-
tarse de nuevo el suministro de tensión auxiliar de 24 V del servoamplificador).
Determine ahora los valores de las salidas por medio de los terminales de interfaz (véase figura de
conexión arriba), como, por ejemplo, Phönix DEK-REL-24/i/1 (retraso en la conexión: 6 ms, retraso
en la conexión: 16 ms).
La lógica descrita en el manual del SETUP SOFTWARE (activo alto-bajo) se refiere
a la salida de los terminales invertidos.
Tenga en cuenta los tiempos de retraso del relé utilizado
