8.14 Entradas y salidas digitales y analógicas

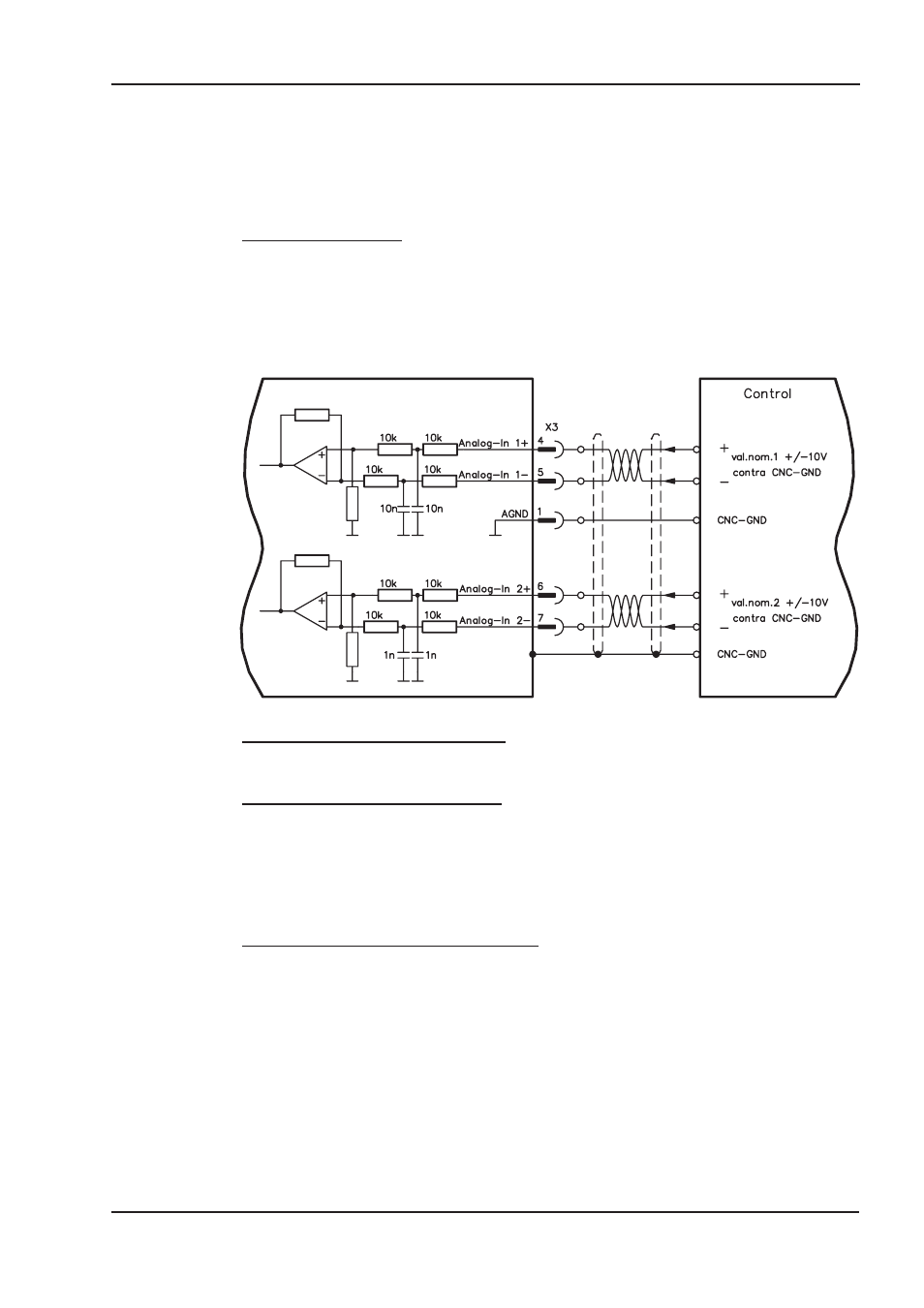

8.14.1 Entradas analógicas (X3)
El servoamplificador posee dos entradas de diferencial programables Como referencia del poten-
cial, siempre tiene que estar conectado AGND (X3/1) con CNC-GND al control.
Características técnicas
— Máx. diferencia de tensión de entrada ±10 V
— Resolución 1,25 mV
— Masa de referencia: AGND, Terminal X3/1
— Resistencia de entrada 20 k W
— Espacio adicional de tensión sincronizada para ambas entradas ±10 V
— Intervalo de actualización: 62,5 µs
Entrada Analog-In 1 (Terminales X3/4-5)
Diferencia de las tensiones de entrada de ±10 V máx., resolución de 14bit, graduable
Ajuste predeterminado: Valor nominal del n° de revoluciones
Entrada Analog-In 2 (terminales X3/6-7)
Diferencia de las tensiones de entrada de ±10 V máx., resolución de 12bit, graduable.
Ajuste predeterminado: Valor nominal del par
Ejemplos de utilización de la entrada de valor nominal Analog-In2:
—
limitación externa ajustable de la corriente
— entrada reducida del funcionamiento de ajuste y del funcionamiento de impulso
— Control piloto / Override
Correspondencia de la dirección de rotación
Ajuste predeterminado: Giro hacia la derecha del eje del motor (según se mira al eje)
—
Tensión positiva en el terminal X3/4 (+) contra el terminal X3/5 ( - ) o
— Tensión positiva en el terminal X3/6 (+) contra el terminal X3/7 ( - )
Para invertir el sentido de marcha, puede cambiar los terminales X3/4-5 o X3/6-7 o modificar el
parámetro DIRECCIÓN DE ROTACIÓN en la página de la pantalla ”Regulador del la velocidad”.
