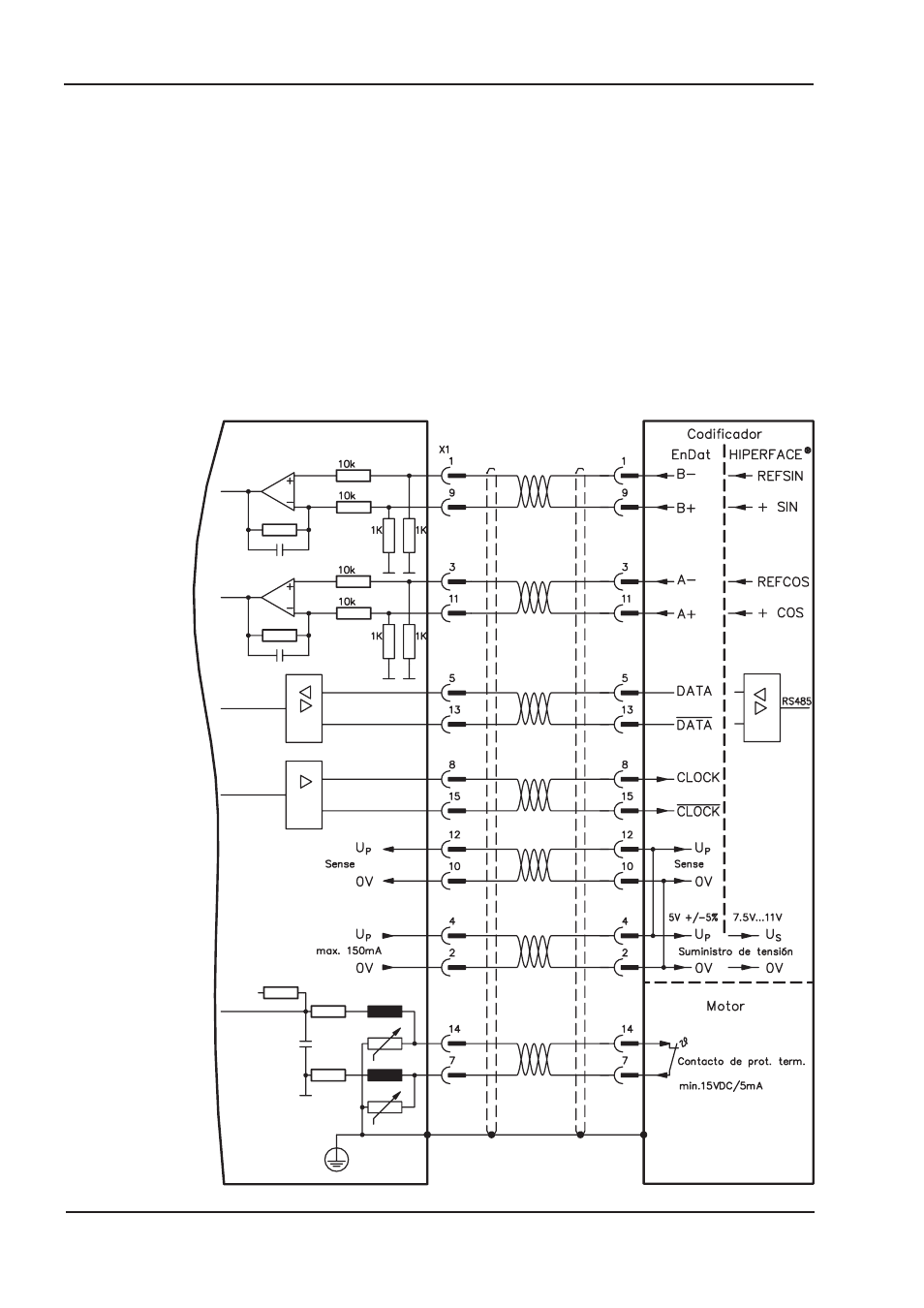

8.11.3 Codificador seno con EnDat 2.1 o HIPERFACE (X1)
Conexión de codificadores seno-coseno simples o multiturn como sistema de realimentación. Los
modelos preferenciales son los emisores EnDat ECN1313 y EQN1325.
El contacto de protección térmica del motor se conecta al AX2000 por medio del conductor del
codificador y se evalúa allí. Todas las señales están conectadas con nuestro cable de conexión de
codificador.
Los emisores con un consumo de corriente superior a 150 mA también pueden conectarse medi-
ante nuestro suministro de tensión externo ampliado (
ð p.111). Para los codificadores sin resisten-
cia terminadora incorporada, ofrecemos como opción un adaptador de terminación) (
ð p. 111).
Para longitudes de conductor previstas de más de 50 m, póngase en contacto con nuestro servicio
de asistencia técnica.
Límite de frecuencia (sin, cos) 250 kHz
Codificador con EnDat: FBTYPE 3, 4
Codificador con HIPERFACE: FBTYPE 2, 3
