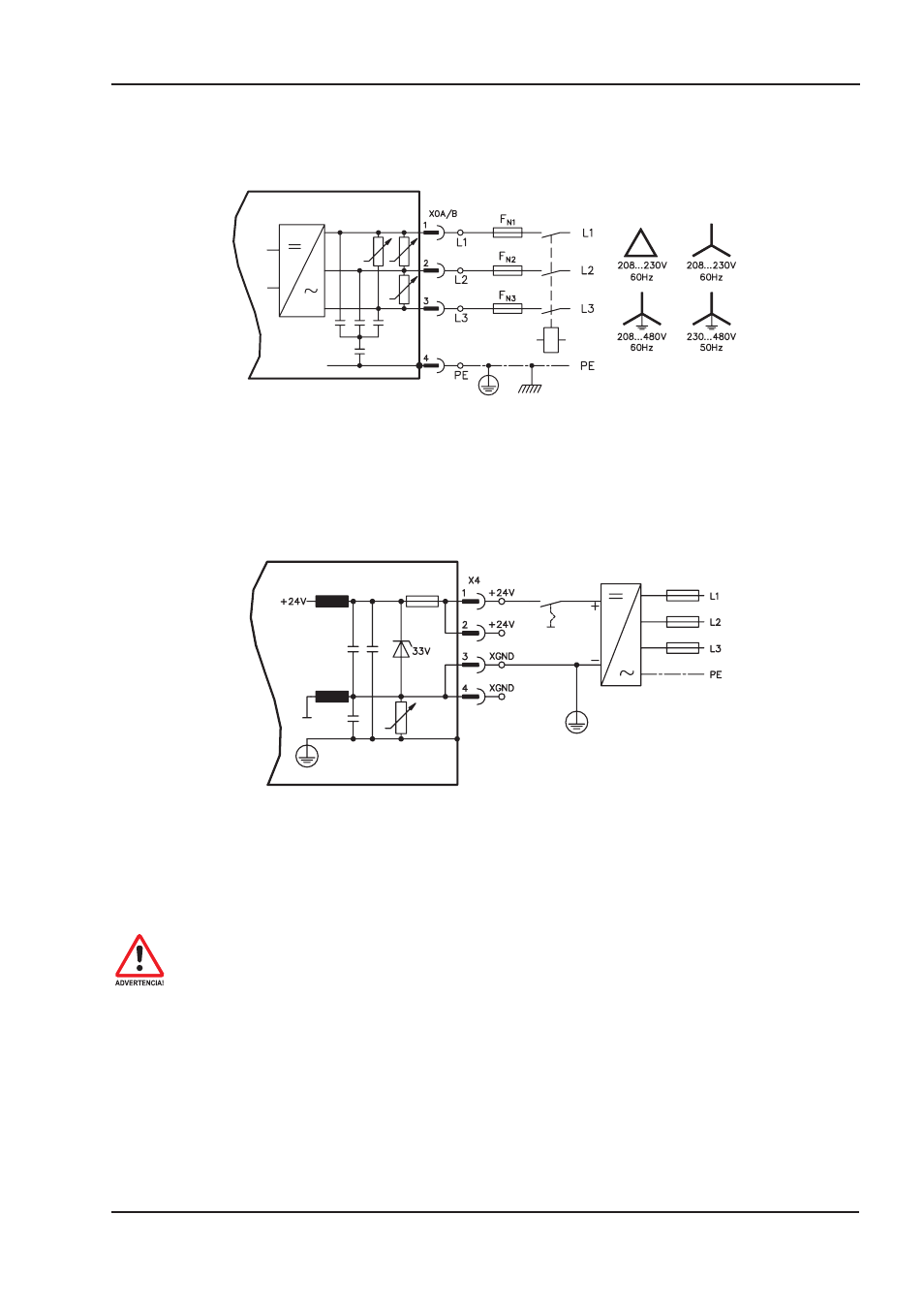

8.8.2 Conexión a red (X0)
— Directamente en la red de suministro conectada a tierra de 3~, filtro integrado
— Protección (por ejemplo, mediante fusible) a cargo del usuario ð p.19
8.8.3 Tensión auxiliar de 24 V (X4)
— Suministro de tensión mediante un bloque de suministro externo de 24 V CC, por ejemplo
con un transformador de separación
— Intensidad de corriente necesaria ð p.18
— Filtro de interferencia para el suministro de tensión auxiliar de 24 V integrado
8.8.4 Circuito intermedio (X7)
Posibilidad de conexión en paralelo mediante distribución de la potencia de frenado en todos los
amplificadores conectados en el mismo bus CC (circuito intermedio). Ejemplo de conexión
ð p.85.
Sólo deben conectarse al circuito intermedio los servoamplificadores con
suministro de tensión de la misma red (idéntica tensión de potencia).
La suma de las corrientes nominales de todos los servoamplificadores conectados
en paralelo a un AX 2001 - 2020 no debe superar los 40 A.
Utilice conductores individuales no apantallados (2,5 mm²) con una longitud
máxima de 200 mm. Si se supera esta longitud, habrá que emplear conductores
apantallados.
