10.3 Accesorios especiales

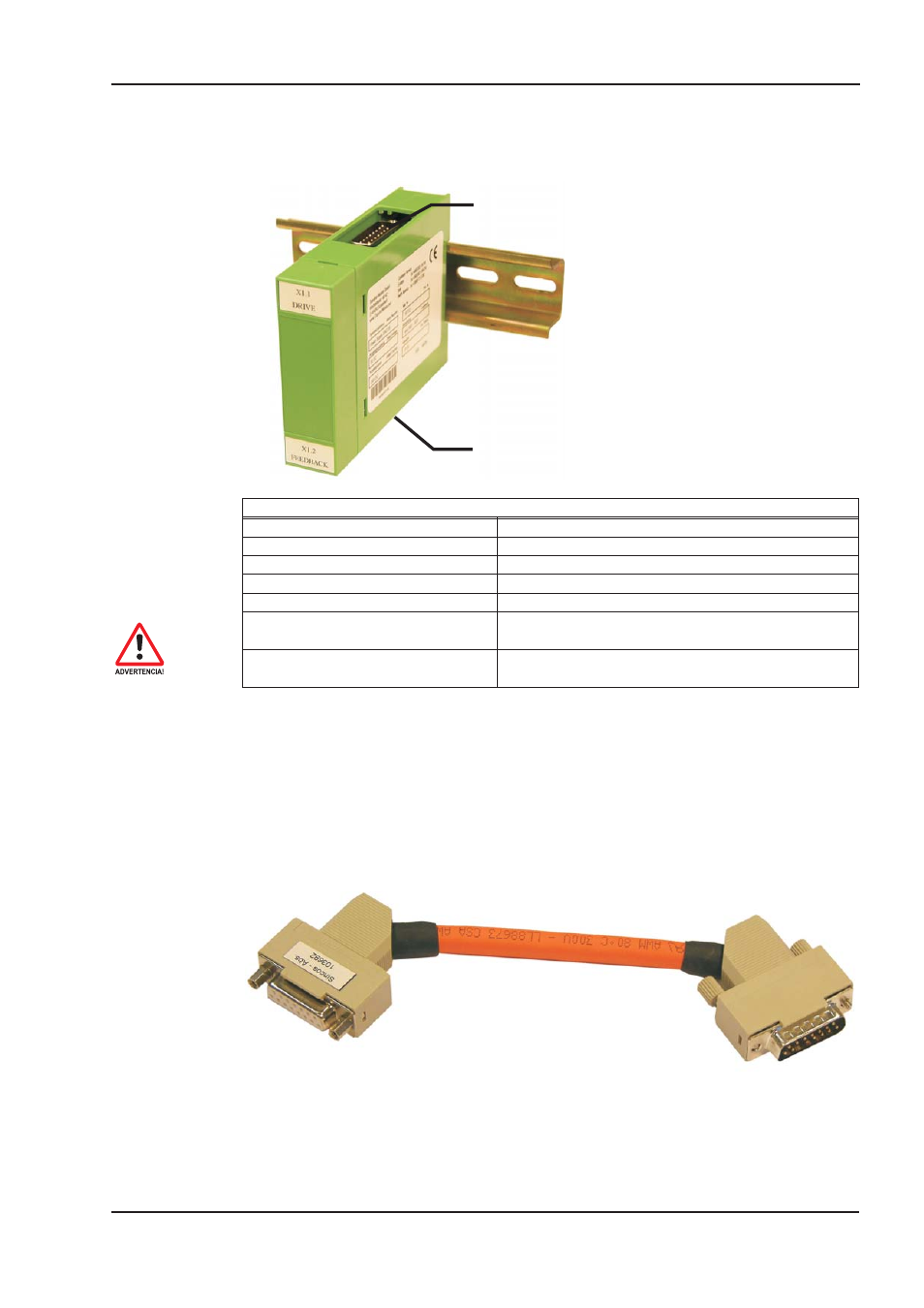

10.3.1 Power Supply SINCOS
El suministro de tensión ampliado per-
mite conectar sistemas emisores en el
enchufe X1 con un consumo de hasta
400 mA CC. Este suministro de tensión
se conecta entre X1 y el emisor, y recibe
la corriente del AX2000.
Para la conexión entre el amplificador y
el suministro de tensión se requiere un
cable de datos 1:1 con una longitud
máxima de 2 m.
El emisor se conecta al suministro de
tensión por medio del cable de conexión
normal del codificador (máx. 50 m).
Datos técnicos
Tensión de salida
5 V DC (-5%…+5%)
Corriente de salida máx. 400 mA DC
Tipo de protección IP20
Temperatura ambiental 0…+55°C
Montaje Perfil normalizado
Longitud del cable (amplificador ->
bloque de suministro)
máx. 2 m
Longitud del cable (bloque de sumi-
nistro -> codificador)
máx. 50 m
10.3.2 Adaptador de terminación para cables de codificador
Gracia a este adaptador, los codificadores que no llevan integrada ninguna resistencia terminadora
pueden conectarse a X1 con nuestros cables estándar.
Las resistencias terminadoras aumentan la resistencia a las interferencias. El adaptador, con una
longitud aproximada de 200 mm, se conecta al servoamplificador (X1).
AX 2001...2020 Manual del producto 111
BECKHOFF
07/2007
Ampliaciones, accesorios
-> amplificador
(máx. 2 m)
-> codificador
(máx. 50 m)
