8.3.2 Datos ténicos de los conductores de conexión
Puede solicitar más información sobre las propiedades químicas, mecánicas y eléctricas de los
conductores a nuestro servicio de asistencia técnica.
Siga las prescripciones indicadas en el capítulo “Secciones de conductores”, en la
página 20. Para que el amplificador pueda funcionar de forma segura con la
longitud de cable máxima permitida, el material de cableado debe cumplir los
requisitos de capacitancia prescritos, entre otros.
Material aislante
Revestimiento
- PUR (Poliuretano, signo abreviado 11Y)
Aislante del cable - PETP (Polietereftalato, signo abreviado 12Y)
Capacidad
Conductor del motor
- inferior a 150 pF/m
Conductor del codificador RES - inferior a 120 pF/m
Si se utilizan conductores de motor de más de 25 m, habrá que emplear una bobina
de motor 3YL.
8.3.3 Conexión de la protección en la place frontal
42 AX 2001...2020 Manual del producto
Instalación eléctrica
07/2007
BECKHOFF

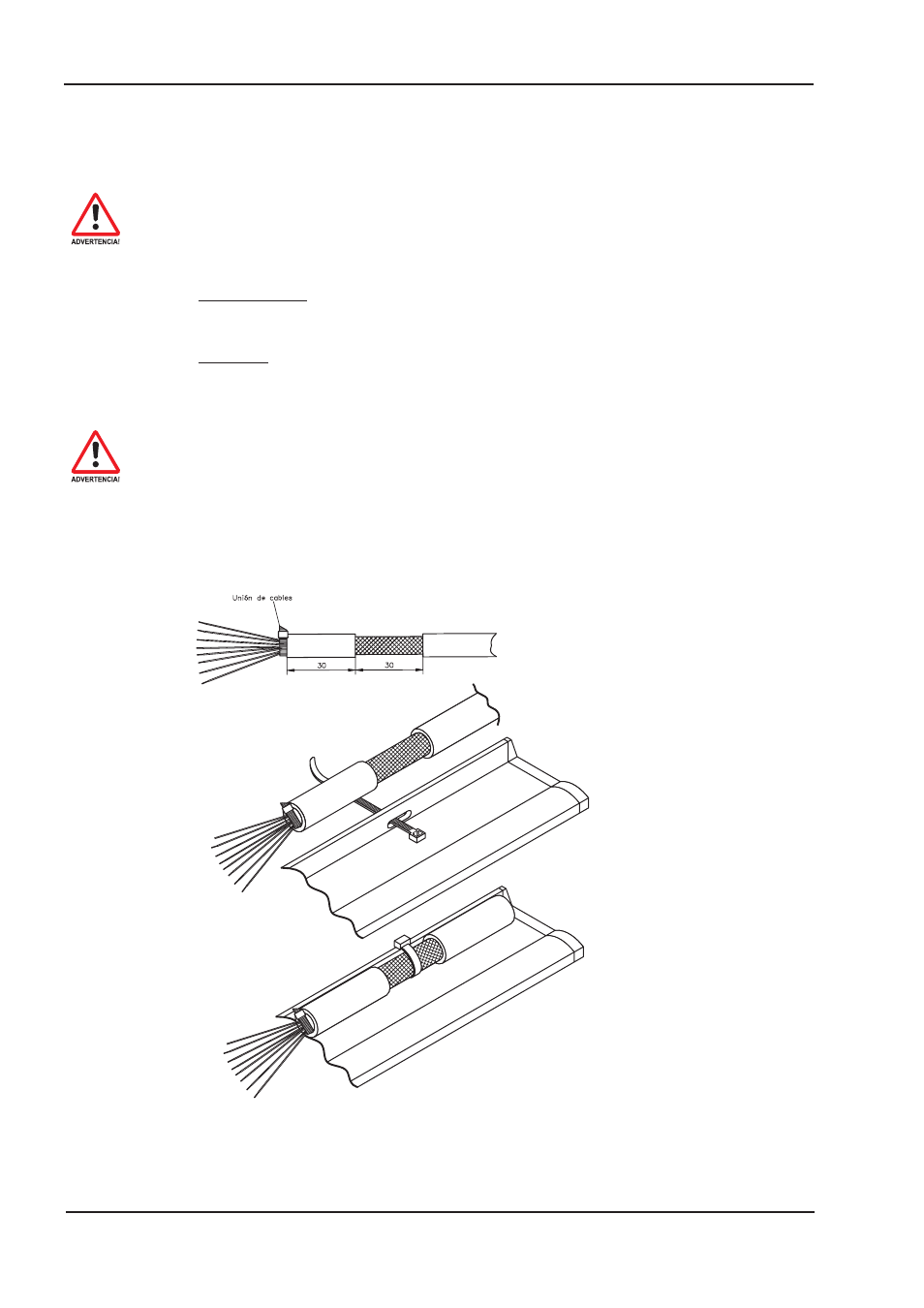

Retire el recubrimiento exterior del ca-
ble y el trenzado protector dejando al
descubierto el segmento de hilos que
estime adecuado. Asegure los hilos por
medio de una presilla.
Retire el recubrimiento exterior de la
conducción a lo largo de una distancia
aproximada de 30 mm procurando no
dañar el trenzado protector.
Introduzca una presilla a través de la ra-
nura practicada en la guía protectora
(placa frontal) del servoamplificador.
Presione el trenzado protector del cable
contra la guía protectora por medio de
la presilla.
AX2000
AX2000
