8.11.2 Codificador seno (5 V) con BISS (X1)

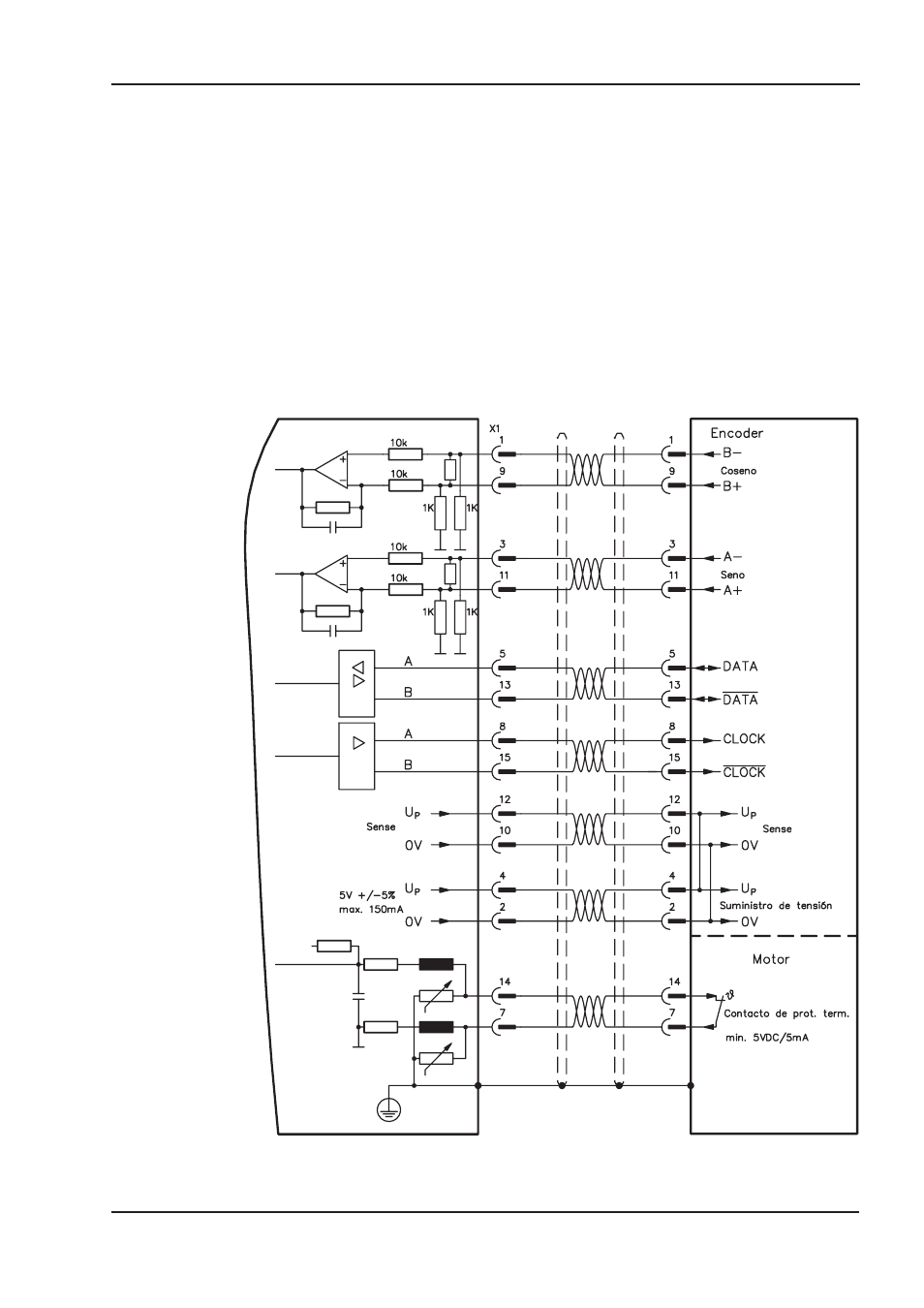

Conexión de codificadores seno-coseno (5 V) simples o multiturn con interfaz BISS como sistema
de realimentación (a partir de la versión de firmware 6.68). Al conectar el servoamplificador se leen
los parámetros almacenados en la EEPROM y después sólo se emplean las señales seno y
coseno.
El contacto de protección térmica del motor se conecta a X1 y se evalúa allí. Todas las señales
están conectadas con nuestro cable de conexión de codificador.
Los emisores con un consumo de corriente superior a 150 mA también pueden conectarse medi-
ante nuestro suministro de tensión externo ampliado (
ð p.111). Para los codificadores sin resisten-
cia terminadora incorporada, ofrecemos como opción un adaptador de terminación) ( ð p. 111).
Para longitudes de conductor previstas de más de 50 m, póngase en contacto con nuestro servicio
de asistencia técnica.
Límite de frecuencia (sin, cos) 250 kHz
FBTYPE: 20
