Página 59: Instalación eléctrica
8.12.1

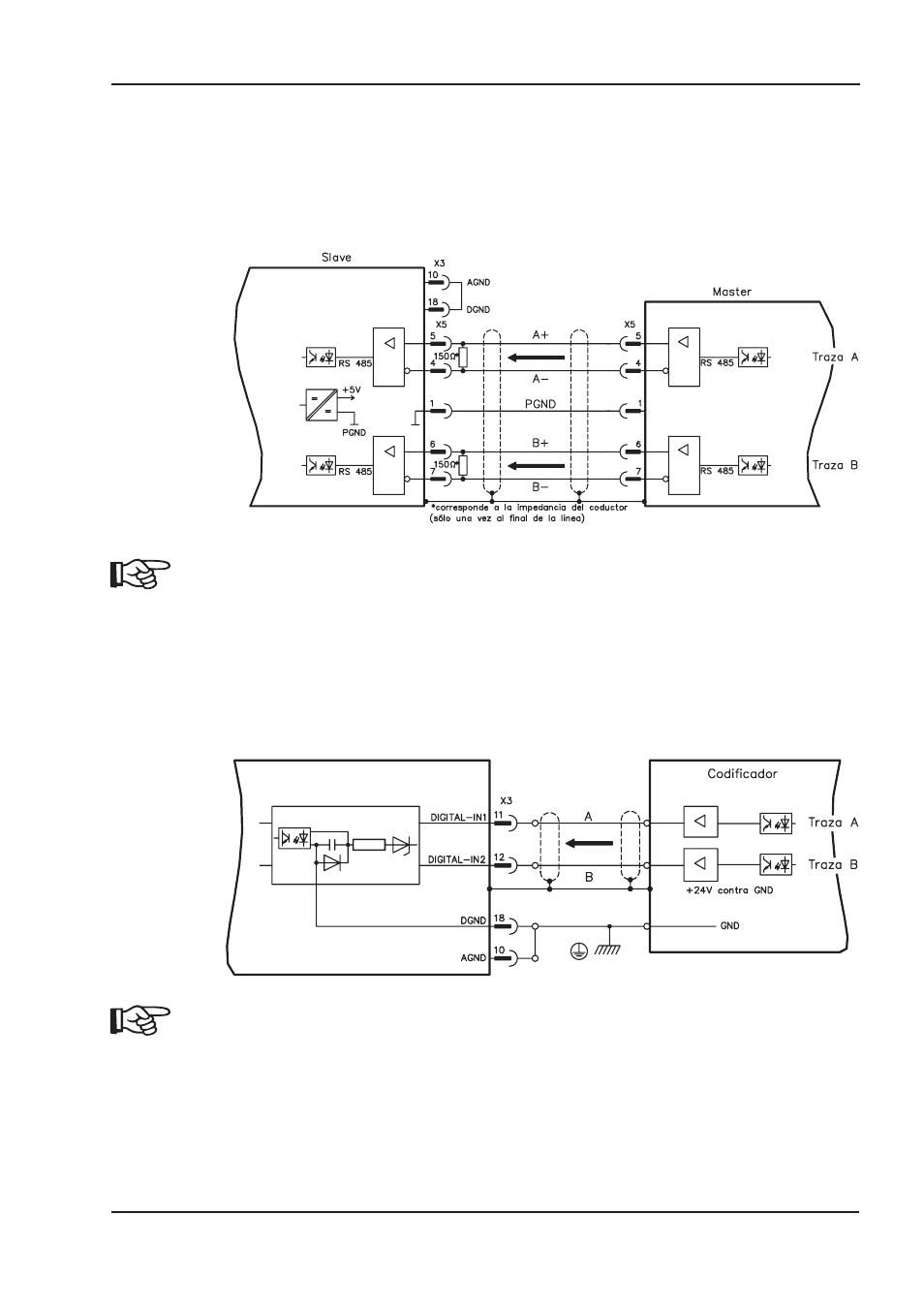

Conexión a AX2000-Master, nivel de 5V (X5)
Puede conectar entre sí varios amplificadores AX2000.
Por medio de la salida del codificador, el Master puede controlar hasta 16 amplificadores Slave.
Para ello se utiliza el enchufe SubD X5.
Límite de frecuencia: 1,5 MHz, pendiente del flanco tv
£ 0,1 µs
Hay que puentear AGND y DGND (enchufe X3)!
8.12.2
Conexión a codificador ROD con un nivel de señal de 24 V (X3)
Mediante esta interfaz, el AX2000 se puede dirigir como Slave utilizando un emisor incremental con
un nivel de señal de 24 V (funcionamiento Master-Slave). Para ello se utilizan las entradas digitales
DIGITAL-IN 1 y 2 en el enchufe X3.
Límite de frecuencia: 250 kHz, pendiente del flanco tv
£ 0,1 µs
Hay que puentear AGND y DGND (enchufe X3)!
AX 2001...2020 Manual del producto
59
BECKHOFF
07/2007
Instalación eléctrica
