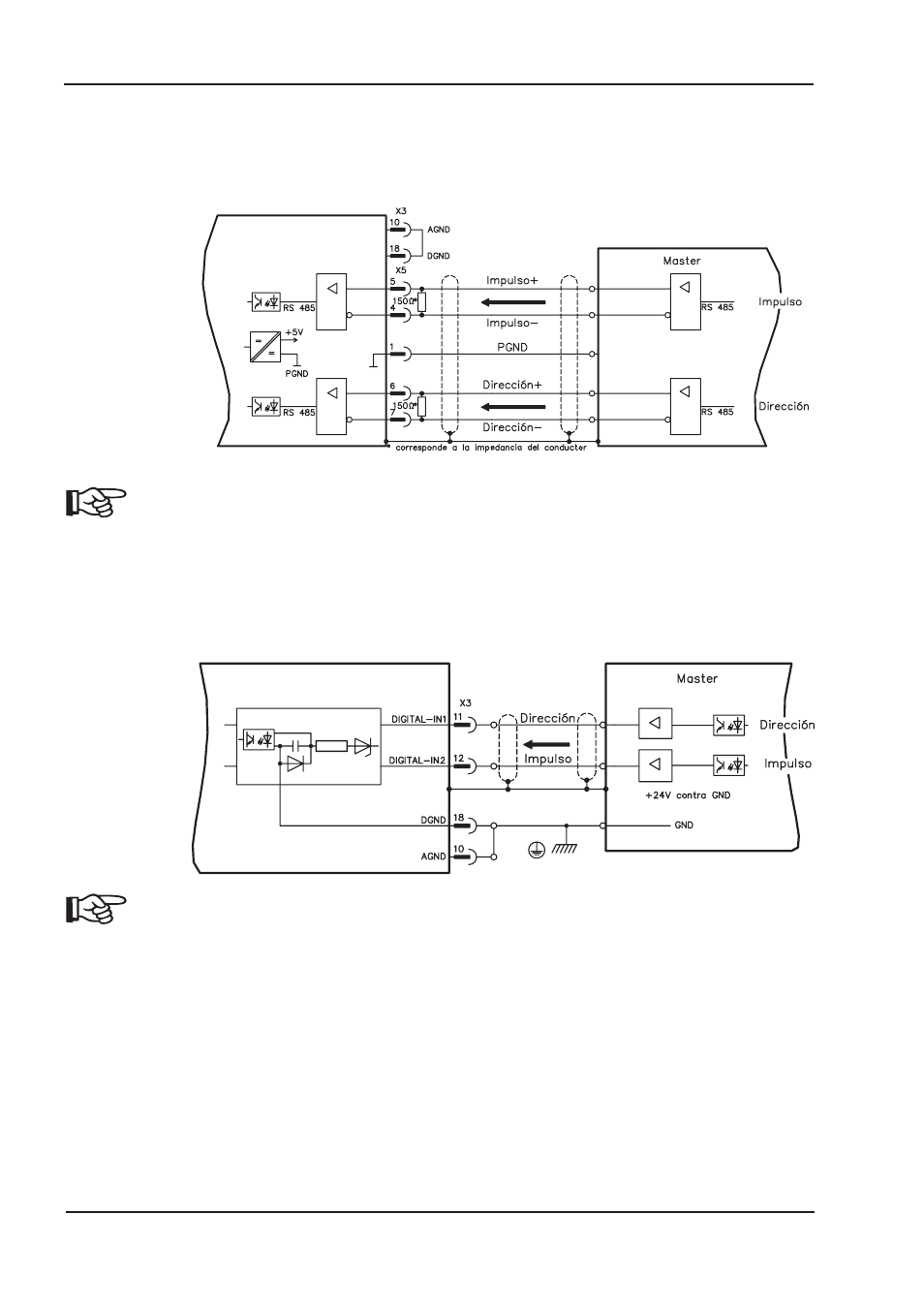

8.12.5.1 Codificador de dirección/impulsos con un nivel de señal de 5 V (X5)
Conexión del servoamplificador a un control de motor paso a paso con un nivel de señal de 5 V.
Para ello se utiliza el enchufe SubD X5.
Límite de frecuencia: 1,5 MHz
Hay que puentear AGND y DGND (enchufe X3)!
8.12.5.2 Codificador de dirección/impulsos con un nivel de señal de 24 V (X3)
Conexión del servoamplificador a un control de motor paso a paso con un nivel de señal de 24 V.
Para ello se utilizan las entradas digitales DIGITAL-IN 1 y 2 en el enchufe X3.
Límite de frecuencia: 250 kHz
Hay que puentear AGND y DGND (enchufe X3)!
