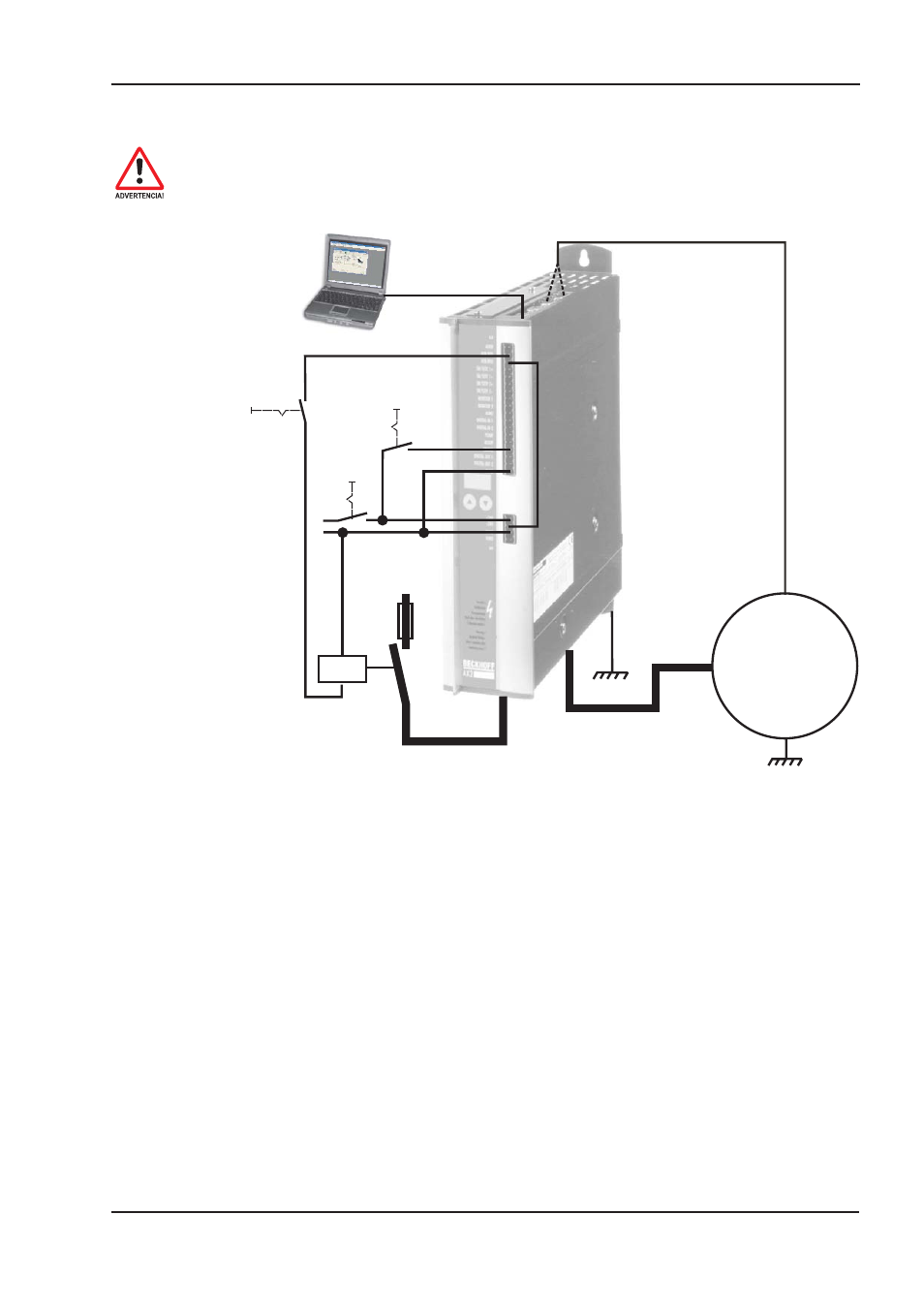

9.3.1.3 Cableado mínimo necesario para la prueba rápida
Este cableado no cumple ningún requisito relativo a la seguridad ni al buen
funcionamiento de su aplicación. Se trata únicamente del cableado mínimo
necesario para realizar la prueba rápida.
AX 2001...2020 Manual del producto 75
BECKHOFF
07/2007
Puesta en funcionamiento
Power ON
24V DC
+
-
Enable
Power
Motor-Feedback
Motor-Power
Motor
2
3
15
1
2
3
X4
X3
24V ON
18
RES
ENC
PC
CAN
