8.3.4 Enchufe de motor con conexión de pantalla
La conexión de un motor al AX2000 se realiza por medio de un enchufe Power Combicon (X9).
Puede pedirnos el kit del enchufe (enchufe, caja, placa de pantalla, manguitos de goma y material
de instalación).
El material del cable depende del motor utilizado. A este respecto, tenga en cuenta lo especificado
en el manual de producto de la serie de motores correspondiente.
El enchufe permite una sección de conductor máxima de 4 mm².

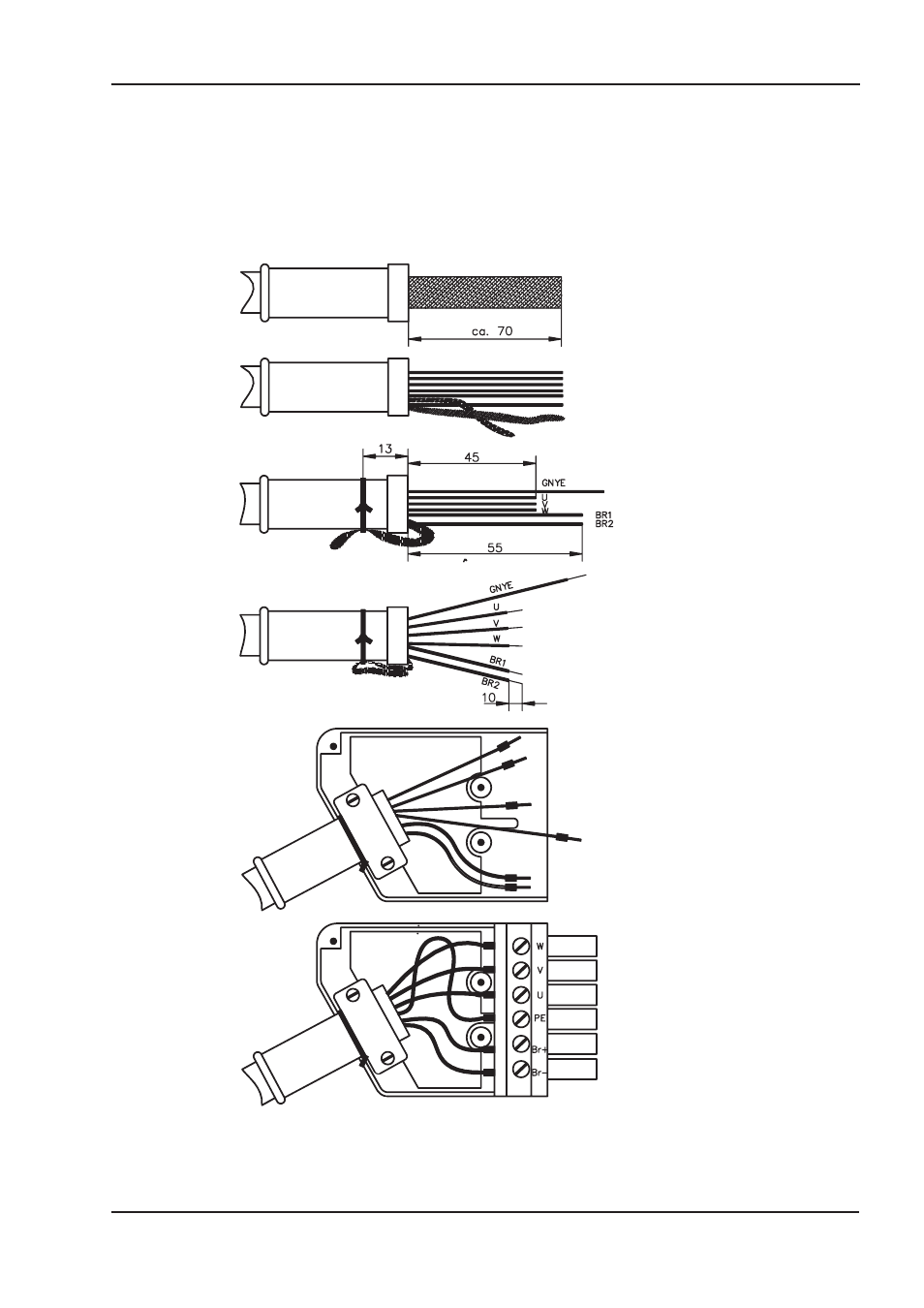

Primero pase el manguito de goma
por encima el cable y después retire
el recubrimiento exterior a lo largo de
una distancia de 70 mm procurando
no dañar la pantalla protectora.
Separe con cuidado las mallas de
pantalla de los hilos.
Enrolle las mallas de pantalla for-
mando una trenza y sujételas al man-
guito con el alambre de fijación.
Corte los hilos de freno a 55 mm y
los hilos de potencia a 45 mm.
Coloque de nuevo hacia adelante el
trozo que sobresale de las mallas de
pantalla enrolladas. Pele los extre-
mos de los hilos una distancia de 10
mm aproximadamente. Esta medida
puede variar en función del tipo de
virolas de cable utilizado.
Coloque virolas de cable en los hilos.
Coloque la chapa de pantalla en la
parte inferior de la caja del tomacor-
riente. Enchufe el cable en el disposi-
tivo de descarga de tracción de tal
modo que las mallas enrolladas que-
den sobre la chapa de pantalla y el
alambre de fijación no quede atra-
pado.
Apriete con fuerza los tornillos sin
aplastar el cable.
Coloque el enchufe en la caja. Ase-
gúrese de que la lengüeta de la
chapa de pantalla esté en el terminal
PE. Coloque el enchufe según el
plano de conexión de la pág. 50
apriete con fuerza los tornillos de los
terminales. Asegúrese de que el ais-
lamiento no queda atrapado. Cierre
la caja.
