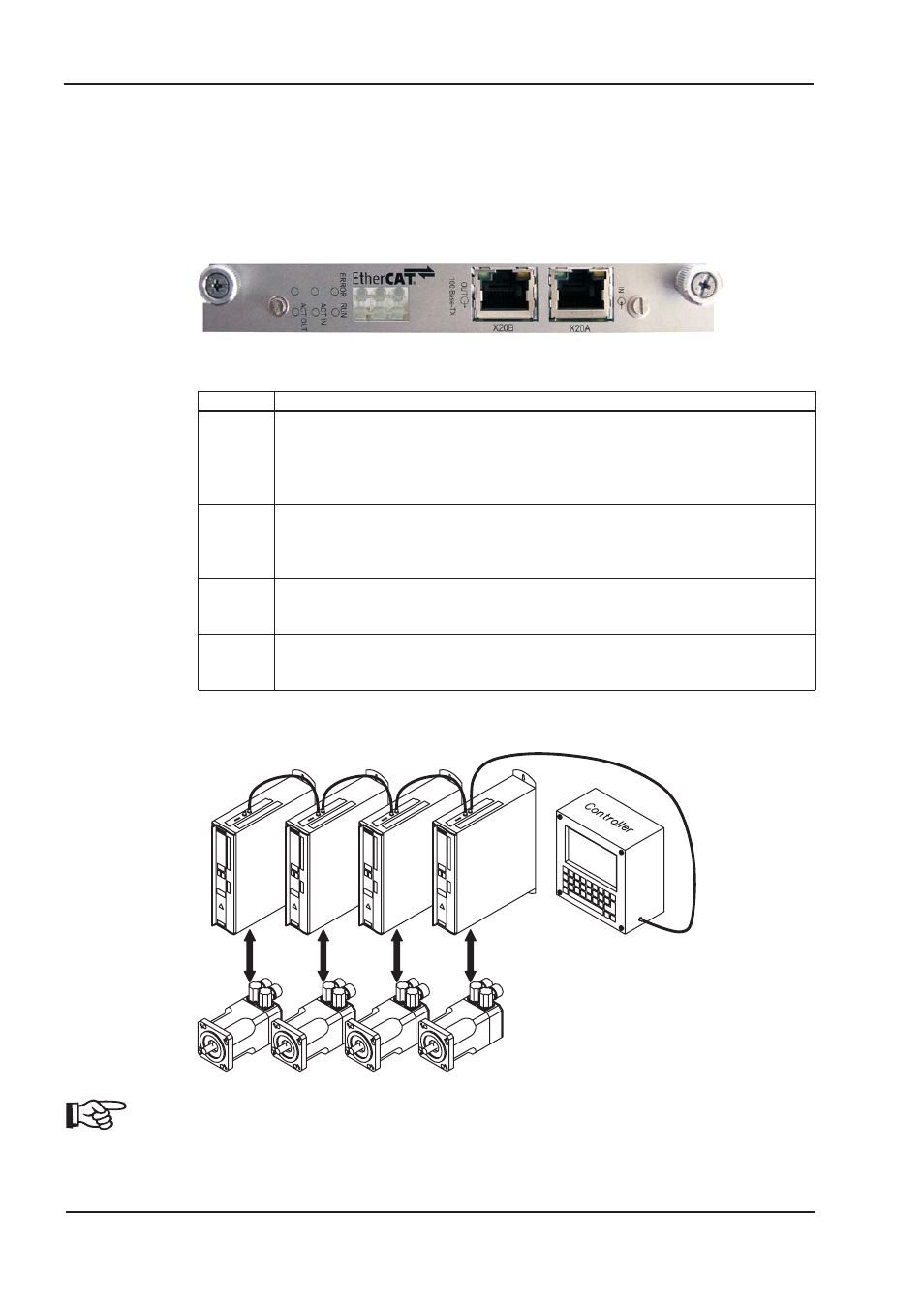

10.2.6 Tarjeta de ampliación -ETHERCAT-
Este capítulo describe la tarjeta de ampliación EtherCat para el AX2000.
Encontrará información sobre las funciones y el protocolo de software en la documentación Ether-
Cat. Esta tarjeta de ampliación permite conectar el servoamplificador a la red EtherCat mediante
zócalos de conexión RJ-45 (Puertos IN/OUT).
10.2.6.1 Vista frontal
10.2.6.2 LEDs
LED Función
ERROR
destella = error de arranque
parpadea constantemente = error general de configuración
parpadea una vez = cambio de estado no permitido
parpadea dos veces = Watchdog Timeout
apagado = ningún error actualmente
RUN
encendido = el aparato tiene el estado OPERATIONAL
parpadea constantemente = el aparato tiene el estado PRE-OPERATIONAL
parpadea una vez = el aparato tiene el estado SAFE-OPERATIONAL
apagado = el aparato tiene el estado INIT
ACT IN
encendido = conectado pero no activo en X20A (in)
destella = conectado y activo en X20A (in)
apagado = no conectado en X20A (in)
ACT OUT
encendido = conectado pero no activo en X20B (out)
destella = conectado y activo en X20B (out)
apagado = no conectado en X20B (out)
10.2.6.3 Esquema de conexiones
Hay que puentear AGND y DGND (enchufe X3)!
