3.2 CENTRAJE (ciclo 240, DIN/ISO: G240)
Parámetros de ciclo
U
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza; introducir siempre valor positivo Campo de
introducción 0 hasta 99999,9999
U
Selección profundidad/diámetro (0/1) Q343:
Seleccionar si se desea centrar sobre el diámetro o
sobre la profundidad introducida. Si se desea centrar
sobre el diámetro introducido, se debe definir el
ángulo extremo de la herramienta en la columna
ÁNGULO T
de la tabla de herramientas TOOL.T
0: Centrar en la profundidad especificada
1: Centrar en el diámetro especificado
U
Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de centraje
(extremo del cono de centraje). Solo es efectiva si
está definido Q343=0. Campo de entrada
-99999,9999 hasta 99999,9999
U
Diámetro (signo) Q344: Diámetro de centraje. Solo
es efectiva si está definido Q343=1. Campo de
entrada -99999,9999 hasta 99999,9999
U
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. en el centraje en mm/min.
Campo de introducción 0 a 99999.9999 alternativo
FAUTO
,FU
U
Tiempo de espera abajo Q211: Tiempo en segundos
que espera la hta. en la base del taladro Campo de
introducción 0 hasta 3600,0000
U
Coordenadas de la superficie de la pieza Q203
(valor absoluto): Coordenadas de la superficie de la
pieza Campo de entrada -99999,9999 hasta
99999,9999
U
2ª distancia de seguridad Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 hasta
99999,9999

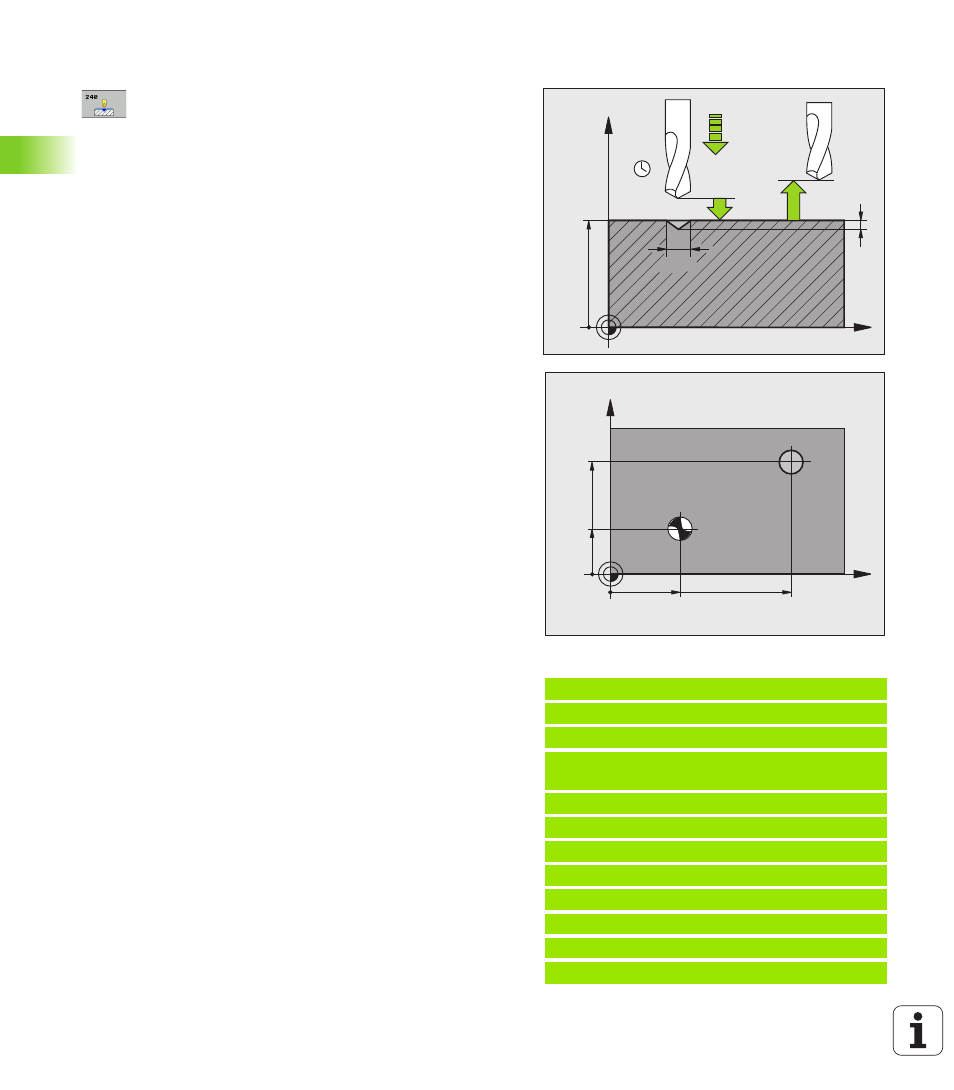

Ejemplo: Bloques NC
10 L Z+100 R0 FMAX
11 CYCL DEF 240 CENTRAJE
Q200=2
;DISTANCIA DE SEGURIDAD
Q343=1
;SELECCIÓN
PROFUNDIDAD/DIÁMETRO
Q201=+0
;PROFUNDIDAD
Q344=-9
;DIÁMETRO
Q206=250
;AVANCE AL PROFUNDIZAR
Q211=0,1
;TIEMPO DE ESPERA ABAJO
Q203=+20
;COORDENADA SUPERFICIE
Q204=100
;2ª. DIST.DE SEGURIDAD
12 L X+30 Y+20 R0 FMAX M3 M99
13 L X+80 Y+50 R0 FMAX M99
X
Z
Q200
Q344
Q206
Q210
Q203
Q204
Q201
30
X
Y
20
80
50
