300 Ciclos: Tornear
13.9 T
O
RNEAR CONT
ORNO L
O
NGITUDINAL (ciclo 81
0)
13.9 TORNEAR CONTORNO
LONGITUDINAL (ciclo 810)
Aplicación
Con este ciclo se pueden tornear piezas longitudinalmente con todo
tipo de contornos de torneado. La descripción del contorno se realiza
en un subprograma.
El ciclo se puede utilizar para el mecanizado de desbaste, de acabado
o completo. El mecanizado de desbaste se realiza paralelo al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si el punto inicial del contorno es más grande que el punto
final del contorno, el ciclo realiza un mecanizado exterior. Si el punto
inicial del contorno es más pequeño que el punto final, el ciclo realiza
un mecanizado interior.
Realización del ciclo desbaste
Como punto inicial de ciclo, el TNC utiliza la posición de herramienta
en la llamada del ciclo. Si la coordenada Z del punto inicial es más
pequeña que el punto inicial del contorno, el TNC posiciona la
herramienta en la coordenada Z a distancia de seguridad e inicia el
ciclo desde allí.

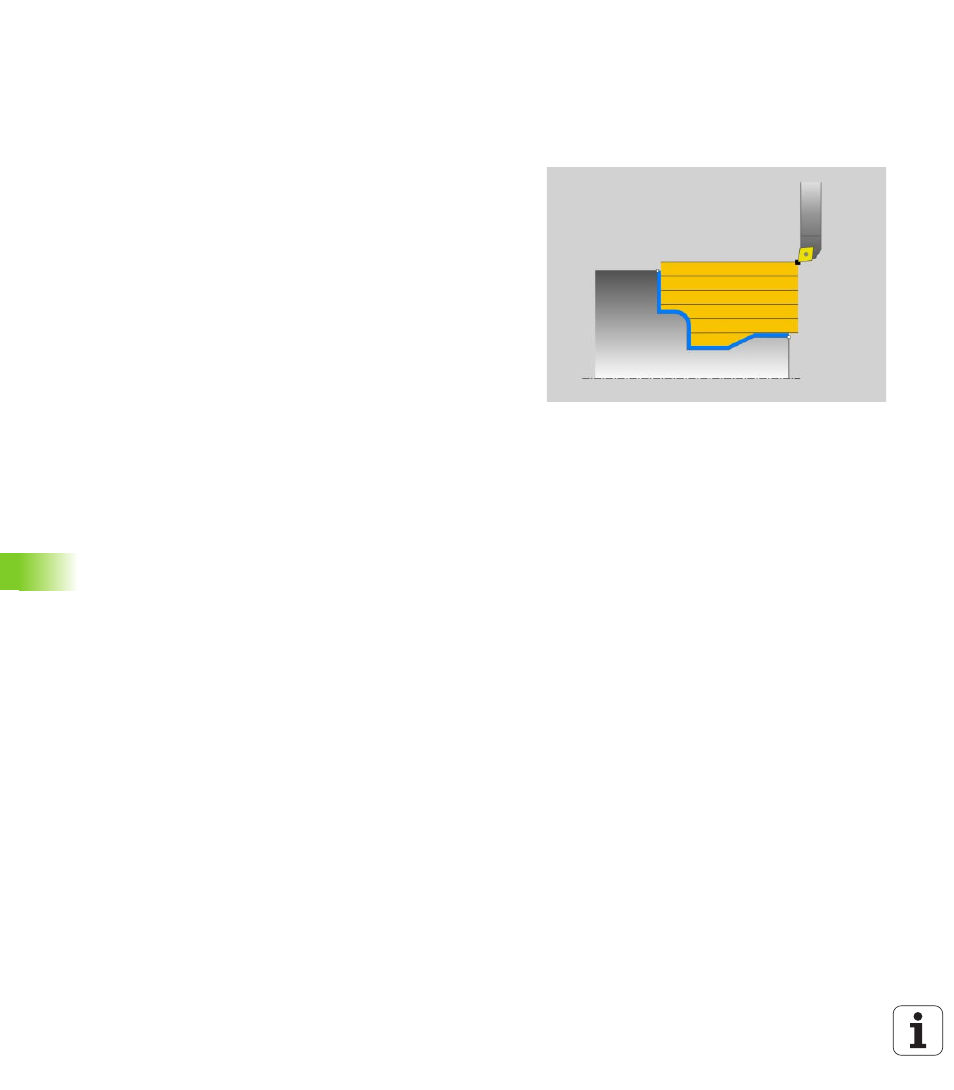

1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida. El TNC calcula el valor de aproximación a base de
Q463 MAX. PROFUNDIDAD DE CORTE
.
2 El TNC mecaniza la zona entre la posición inicial y el punto final en
dirección longitudinal. La corte longitudinal se realiza paralelo al eje
y con el avance definido Q478.
3 El TNC retira la herramienta por el valor de aproximación con el
avance definido.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC repite este proceso (1 a 4) hasta que se ha alcanzado el
contorno acabado.
6 El TNC posiciona la herramienta al punto inicial del ciclo en marcha
rápida.
