162 Ciclos de mecanizado: Definiciones de modelo
6.3 FIGURA DE PUNT
OS SOBRE LÍ
NEA
S
(ciclo 221, DIN/ISO:
G221)
6.3 FIGURA DE PUNTOS SOBRE
LÍNEAS (ciclo 221,
DIN/ISO: G221)

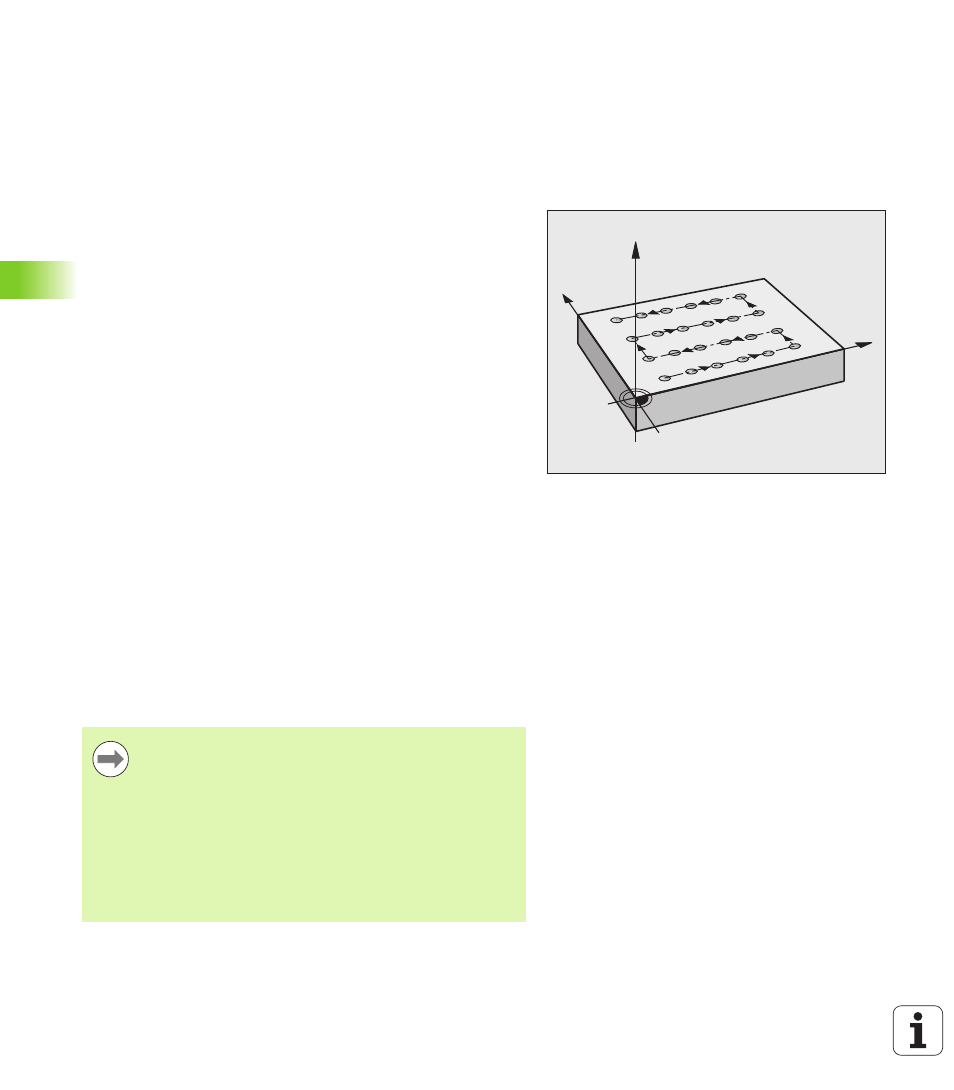

Desarrollo del ciclo
1 El TNC posiciona la hta. automáticamente desde la posición actual
al punto de partida del primer mecanizado
Secuencia:
„ 2. Aproximación a la distancia de seguridad (eje de la hta.)
„ Aproximación al punto de partida en el plano de mecanizado
„ Desplazamiento a la distancia de seguridad sobre la superficie de
la pieza (eje del cabezal)
2 A partir de esta posición el TNC ejecuta el último ciclo de
mecanizado definido
3 A continuación el TNC posiciona la hta. en dirección positiva al eje
principal sobre el punto inicial del siguiente mecanizado; la hta. se
encuentra a la distancia de seguridad (o a la 2ª distancia de
seguridad)
4 Este proceso (1 a 3) se repite hasta que se han realizado todos los
mecanizados sobre la primera línea; la hta. se encuentra en el
último punto de la primera línea
5 Después el TNC desplaza la hta. al último punto de la segunda línea
y realiza allí el mecanizado
6 Desde allí el TNC posiciona la hta. en dirección negativa al eje
principal hasta el punto inicial del siguiente mecanizado
7 Este proceso (6) se repite hasta que se han ejecutado todos los
mecanizados de la segunda línea
8 A continuación el TNC desplaza la hta. sobre el punto de partida de
la siguiente línea
9 Todas las demás líneas se mecanizan con movimiento oscilante
¡Tener en cuenta durante la programación!
X
Y
Z
El ciclo 221 se activa a partir de su definición DEF, es decir
el ciclo 221 llama automáticamente al último ciclo de
mecanizado definido.
Cuando se combinan uno de los ciclos de mecanizado 200
a 209 y 251 a 267 con el ciclo 221, se activan la distancia
de seguridad, la superficie de la pieza, la 2ª distancia de
seguridad y la posición de giro del ciclo 221.
Si se utiliza el ciclo 254 Ranura circular en combinación
con el ciclo 221, entonces no se permite la posición de
ranura 0.
