13.24 ROSCA PARALELO AL
CONTORNO (ciclo 830)
Aplicación
Con este ciclo se pueden tornear roscas de cualquier forma tanto
longitudinal y plano.
Con el ciclo se pueden realizar roscas de un o varios pasos.
Si en el ciclo no se introduce ninguna profundidad de rosca, el ciclo
utiliza una profundidad de rosca normalizada.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores.
Desarrollo del ciclo

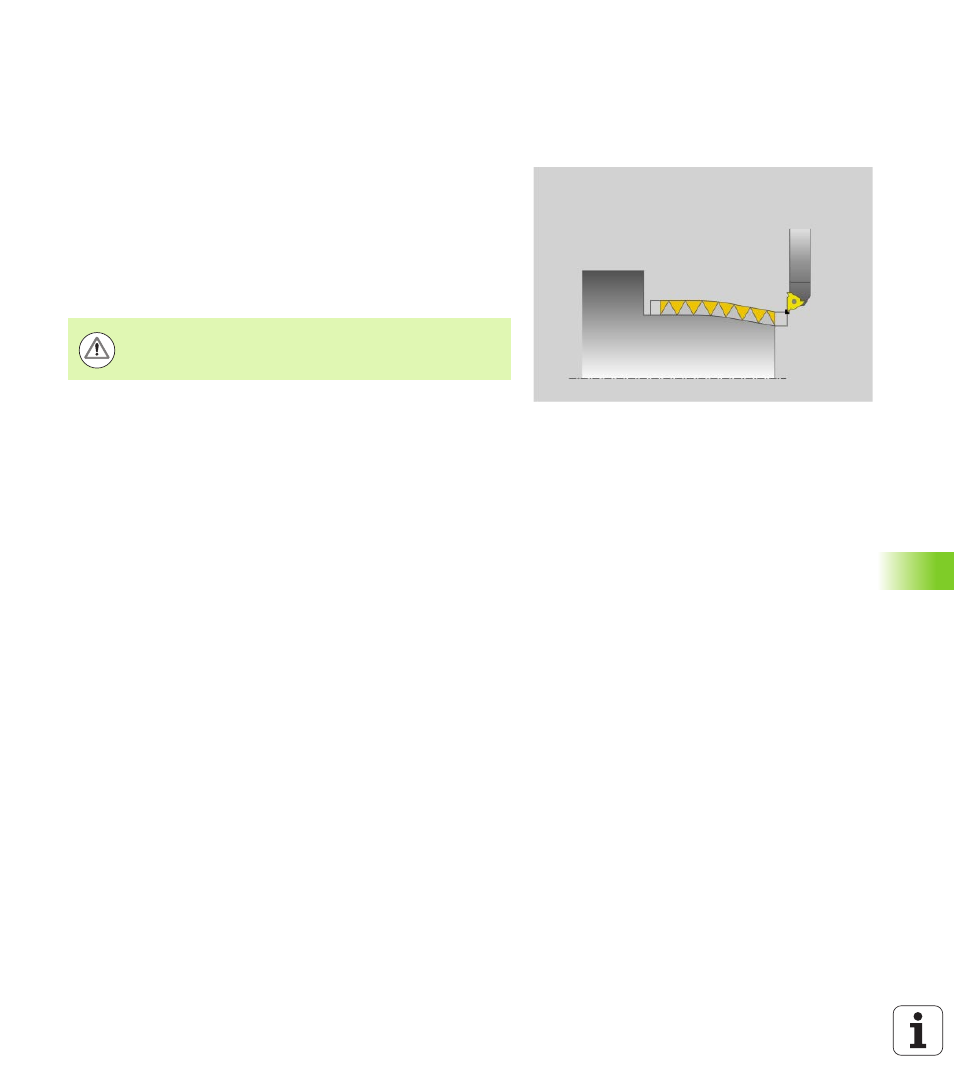

El TNC utiliza la posición de herramienta en la llamada del ciclo como
punto inicial de ciclo.
1 El iTNC posiciona la herramienta en marcha rápida a la distancia de
seguridad delante la rosca y realiza un movimiento de
aproximación.
2 El TNC realiza un corte de rosca paralelo al contorno de rosca
definido. Con ello, el TNC sincroniza el avance y las revoluciones
de manera que se obtiene el paso definido.
3 El TNC retira la herramienta en marcha rápida por la distancia de
seguridad.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC realiza un movimiento de aproximación. Las
aproximaciones se realizan según el ángulo de aproximación Q467 .
6 El TNC repite este proceso (2 a 5) hasta que se ha alcanzado la
profundidad de rosca.
7 El TNC realiza el número de corte en vacío definido en Q476.
8 El TNC repite este proceso (2 a 7) según el número de pasos Q475.
9 El TNC posiciona la herramienta al punto inicial del ciclo en marcha
rápida.
El ciclo 830 realiza el rebosamiento Q466 después del
contorno programado. Tener en cuenta el espacio
disponible.
