HEIDENHAIN TNC 640 (34059x-01) Cycle programming Manual del usuario
Página 135
HEIDENHAIN TNC 640
135
5.3 CAJERA CIR
C
ULAR (ciclo 252, DIN/ISO: G252)
U
Distancia de seguridad
Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza. Campo de introducción 0 a
99999,9999
U
Coordenada de la superficie de la pieza
Q203
(valor absoluto): Coordenada absoluta de la superfice
de la pieza. Campo de entrada -99999,9999 hasta
99999,9999
U
2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999,9999
U
Factor de solapamiento en la trayectoria
Q370:
Q370 x radio de la hta. da como resultado la
aproximación lateral k. Campo de introducción 0,1 a
1,9999
U
Estrategia de profundización
Q366: Tipo de
estrategia de profundización
0 = profundización vertical En la tabla de
herramientas, para el ángulo de profundización de
la herramienta activa ANGLE es preciso introducir 0 ó
90. De lo contrario el TNC emite un aviso de error.
1 = profundización en forma de hélice En la tabla de
herramientas, el ángulo de profundización de la
herramienta activa ANGLE debe estar definido
distinto de 0. De lo contrario el TNC emite un aviso
de error.
U
Avance acabado
Q385: Velocidad de desplazamiento
de la hta. durante el acabado lateral y de profundidad
en mm/min. Campo de introducción 0 a 99999,999
alternativo FAUTO, FU, FZ
Ejemplo: Bloques NC
8 CYCL DEF 252 CAJERA CIRCULAR
Q215=0
;TIPO DE MECANIZADO
Q223=60
;DIÁMETRO DEL CÍRCULO
Q368=0.2
;SOBREMEDIDA LATERAL
Q207=500
;AVANCE DE FRESADO
Q351=+1
;TIPO DE FRESADO
Q201=-20
;PROFUNDIDAD
Q202=5
;PROFUNDIDAD DE PASO
Q369=0.1
;SOBREMEDIDA EN PROFUNDIDAD
Q206=150
;AVANCE AL PROFUNDIZAR
Q338=5
;PASO PARA ACABADO
Q200=2
;DISTANCIA DE SEGURIDAD
Q203=+0
;COORDENADA SUPERFICIE
Q204=50
;2ª. DIST.DE SEGURIDAD
Q370=1
;SOLAPAMIENTO DE LA
TRAYECTORIA
Q366=1
;PROFUNDIZAR
Q385=500
;AVANCE DE ACABADO
9 L X+50 Y+50 R0 FMAX M3 M99

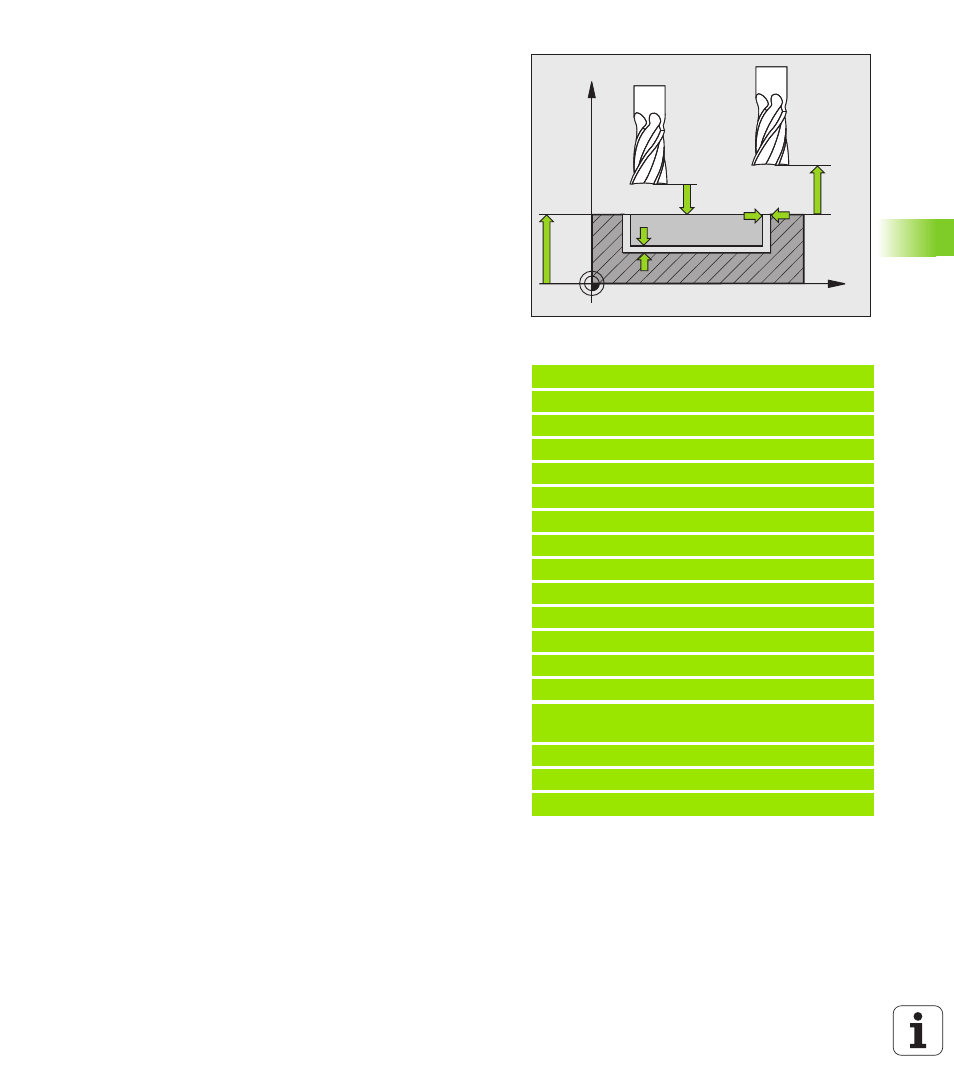

X
Z
Q200
Q204
Q203
Q369
Q368
