242 Ciclos: Conversiones de coordenadas
1
1
.1 Nociones básicas
11.1 Nociones básicas
Resumen
Con la traslación de coordenadas se puede realizar un contorno
programado una sola vez, en diferentes posiciones de la pieza con
posición y medidas modificadas. El TNC dispone de los siguientes
ciclos para la traslación de coordenadas:
Activación de la traslación de coordenadas
Principio de activación: una traslación de coordenadas se activa a partir
de su definición, es decir, no es preciso llamarla. La traslación actúa
hasta que se anula o se define una nueva.
Anulación de la traslación de coordenadas:
„ Definición del ciclo con los valores para el comportamiento básico,
p.ej. factor de escala 1.0
„ Ejecución de las funciones auxiliares M2, M30 o la frase END PGM
(depende del parámetro de máquina clearMode)
„ Selección de un nuevo programa

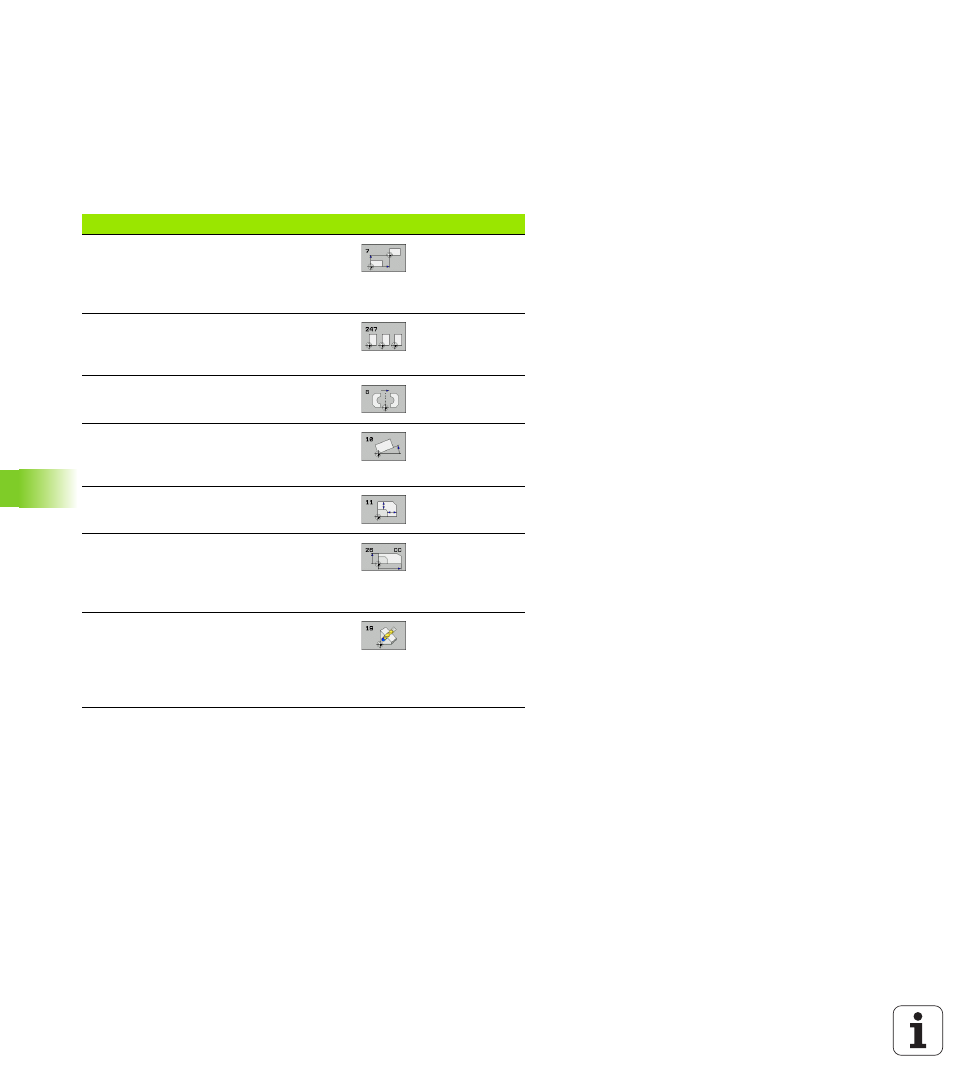

Ciclo Softkey Página
7 PUNTO CERO
Desplazamiento de los contornos
directamente en el programa o desde la
tabla de puntos cero Página 243
247 FIJAR PTO. DE REF.
Fijación del punto de ref. durante la
ejecución del programa Página 249
8 ESPEJO
Reflejar contornos Página 250
10 GIRO
Girar contornos en el plano de
mecanizado Página 252
11 FACTOR DE ESCALA
Reducir y ampliar contornos Página 254
26 FACTOR DE ESCALA ESPECIFICO
PARA CADA EJE
Disminuir o aumentar contornos con
factores de escala específicos del eje Página 256
19 PLANO DE MECANIZADO
Realizar mecanizados en el sistema de
coordenadas inclinado para máquinas
con cabezal basculante y/o mesas
giratorias Página 258
