7.13 MEDIR PLANO (ciclo 431, DIN/ISO: G431)
17.13 MEDIR PLANO (ciclo 431,
DIN/ISO: G431)
Desarrollo del ciclo

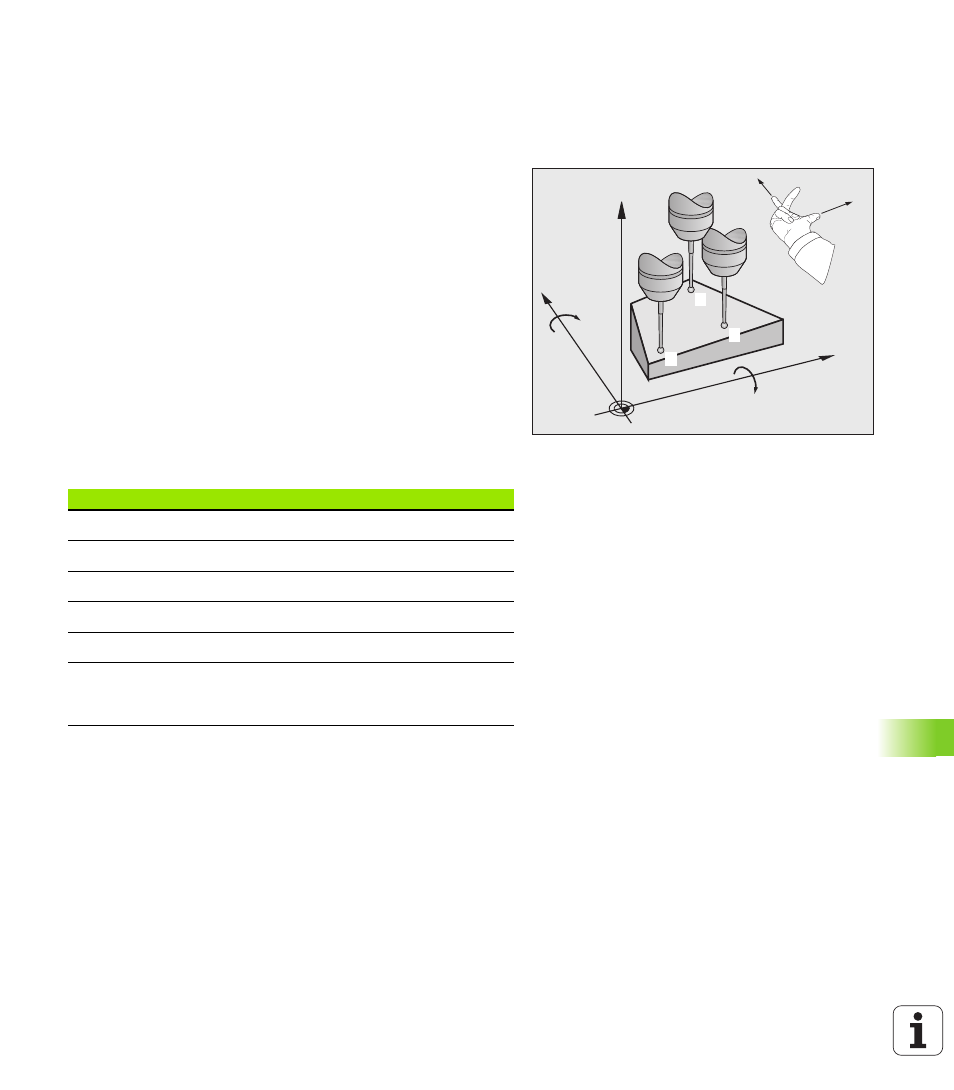

El ciclo de palpación 431 calcula el ángulo de un plano mediante la
medición de tres puntos y memoriza los valores en los parámetros del
sistema.
1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX
) y según la lógica de posicionamiento Ver “Ejecutar ciclos de
palpación” en pág. 371 hacia el punto de palpación programado 1
y mide allí el primer punto del plano. Para ello, el TNC desplaza el
palpador según la distancia de seguridad en la dirección opuesta a
la palpación
2 A continuación el palpador retrocede a la altura de seguridad,
después en el plano de mecanizado al punto de palpación
2 y allí
mide el valor real del segundo punto del plano
3 A continuación el palpador retrocede a la altura de seguridad,
después en el plano de mecanizado al punto de palpación
3 y allí
mide el valor real del tercer punto del plano
4 Para finalizar el TNC hace retroceder el palpador a la altura de
seguridad y memoriza los valores angulares calculados en los
siguientes parámetros Q:
X
Z
Y
1
2
3
+X
+Y
A
B
Nº de parámetro Significado
Q158 Ángulo de proyección del eje A
Q159 Ángulo de proyección del eje B
Q170 Ángulo espacial A
Q171 Ángulo espacial B
Q172 Ángulo espacial C
Q173 a Q175 Valores de medición en el eje de
palpación (primera hasta tercera
medición)
