484 Ciclos de palpación: Controlar las piezas automáticamente
1
7.1

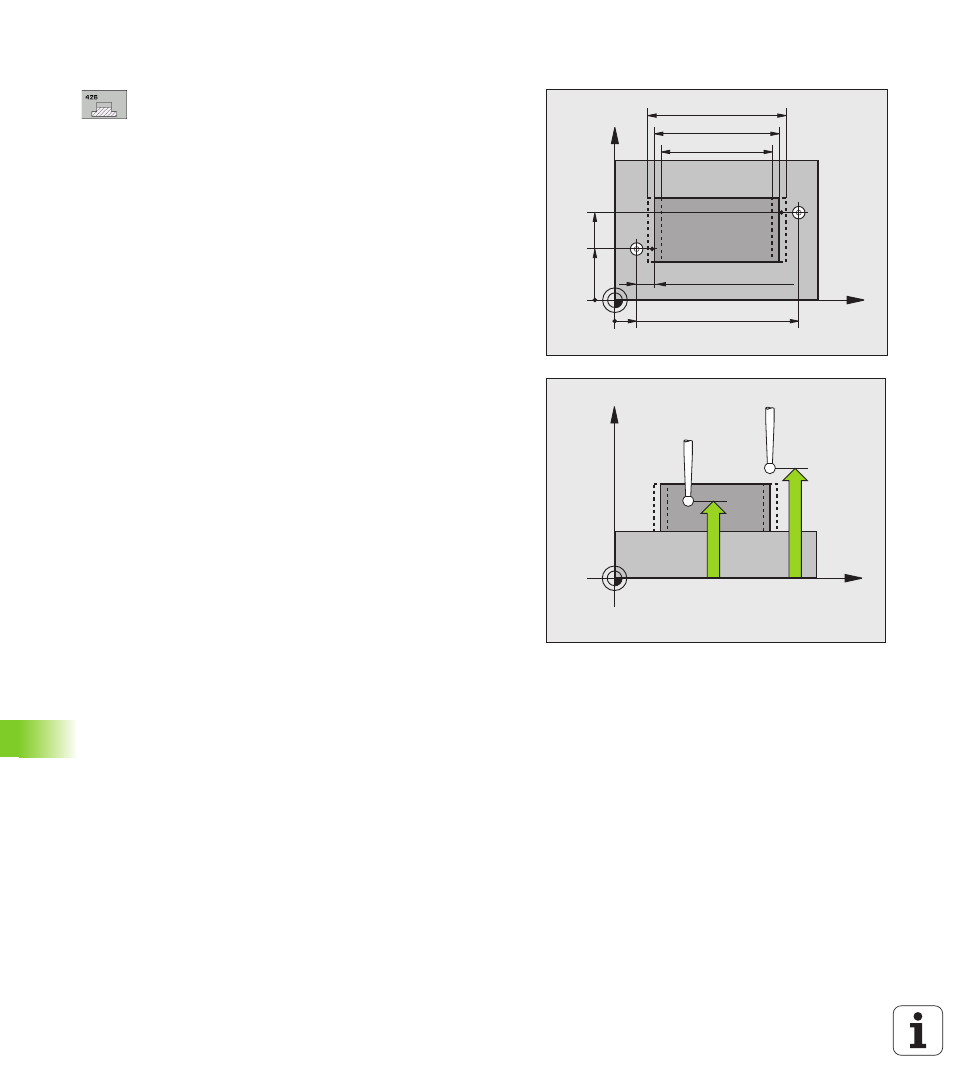

0 MEDIR EXTERIOR ISLA (ciclo
426, DIN/ISO: G426)
Parámetros de ciclo
U 1er punto de medición del 1er eje Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
entrada -99999,9999 hasta 99999,9999
U 1er punto de medición del 2º eje Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
entrada -99999,9999 hasta 99999,9999
U 2º punto de medición del 1er eje Q265 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje principal del plano de mecanizado.
Campo de entrada -99999,9999 hasta 99999,9999
U 2º punto de medición del 2º eje Q266 (absoluto):
coordenada del segundo punto de palpación en el eje
auxiliar del plano de mecanizado. Campo de entrada
-99999,9999 hasta 99999,9999
U Eje de medición Q272: Eje del plano de mecanizado
en el que debe realizarse la medición:
1:Eje principal = eje de medida
2:Eje auxiliar = eje de medida
U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
entrada -99999,9999 hasta 99999,9999
U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 hasta
99999,9999
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de entrada -99999,9999 hasta
99999,9999
U Longitud nominal Q311: Valor nominal de la longitud
a medir. Campo de introducción 0 hasta 99999,9999
U Cota máxima Q288: Longitud máxima admisible.
Campo de introducción 0 hasta 99999,9999
U Cota mínima Q289: Longitud mínima admisible.
Campo de introducción 0 hasta 99999,9999
Q264
Q265
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q266
Q263
SET_UP(TCHPROBE.TP)
+Q320
X
Z
Q260
Q261
