308 Ciclos: Tornear
13.1
1 T
O
RNEAR REBAJE PLANO (ciclo 821)
13.11 TORNEAR REBAJE PLANO
(ciclo 821)
Aplicación
Con este ciclo se pueden tornear rebajes rectangulares planos.
El ciclo se puede utilizar para el mecanizado de desbaste, de acabado
o completo. El mecanizado de desbaste se realiza paralelo al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si la herramienta en la llamada del ciclo se encuentra fuera
del contorno a mecanizar, el ciclo realiza un mecanizado exterior. Si la
herramienta se encuentra dentro del contorno a mecanizar, el ciclo
realiza un mecanizado interior.

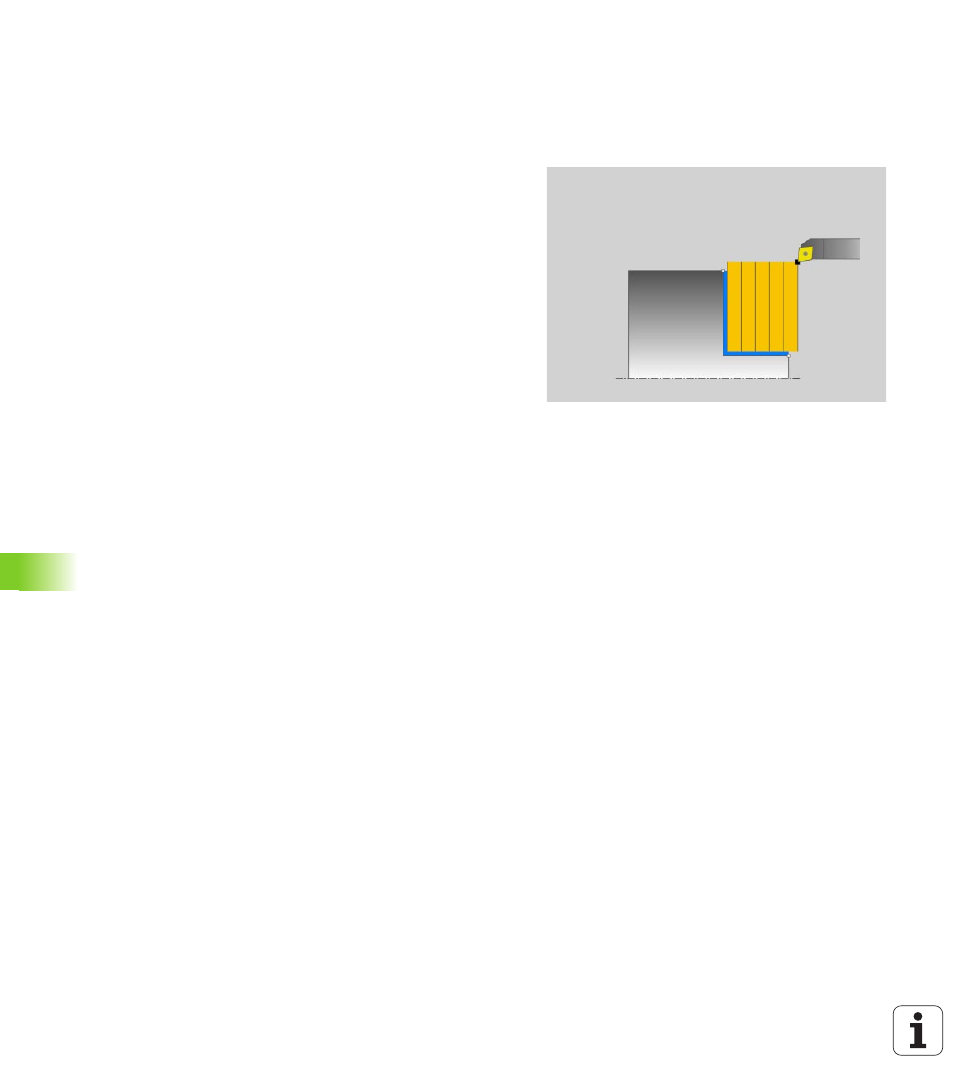

Realización del ciclo desbaste
El ciclo mecaniza la zona desde el punto inicial de ciclo hasta el punto
final definido en el ciclo.
1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida. El TNC calcula el valor de aproximación a base de
Q463 PROFUNDIDAD DE CORTE MAX.
.
2 El TNC mecaniza la zona entre la posición inicial y el punto final en
dirección plano con el avance definido Q478.
3 El TNC retira la herramienta por el valor de aproximación con el
avance definido.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC repite este proceso (1 a 4) hasta que se ha alcanzado el
contorno acabado.
6 El TNC posiciona la herramienta al punto inicial del ciclo en marcha
rápida.
