112 Ciclos de mecanizado: Roscado / Fresado de rosca
4.8 FRESADO DE T
A
LADR
O DE R
O
SCA (ciclo 264, DIN/ISO:
G264)

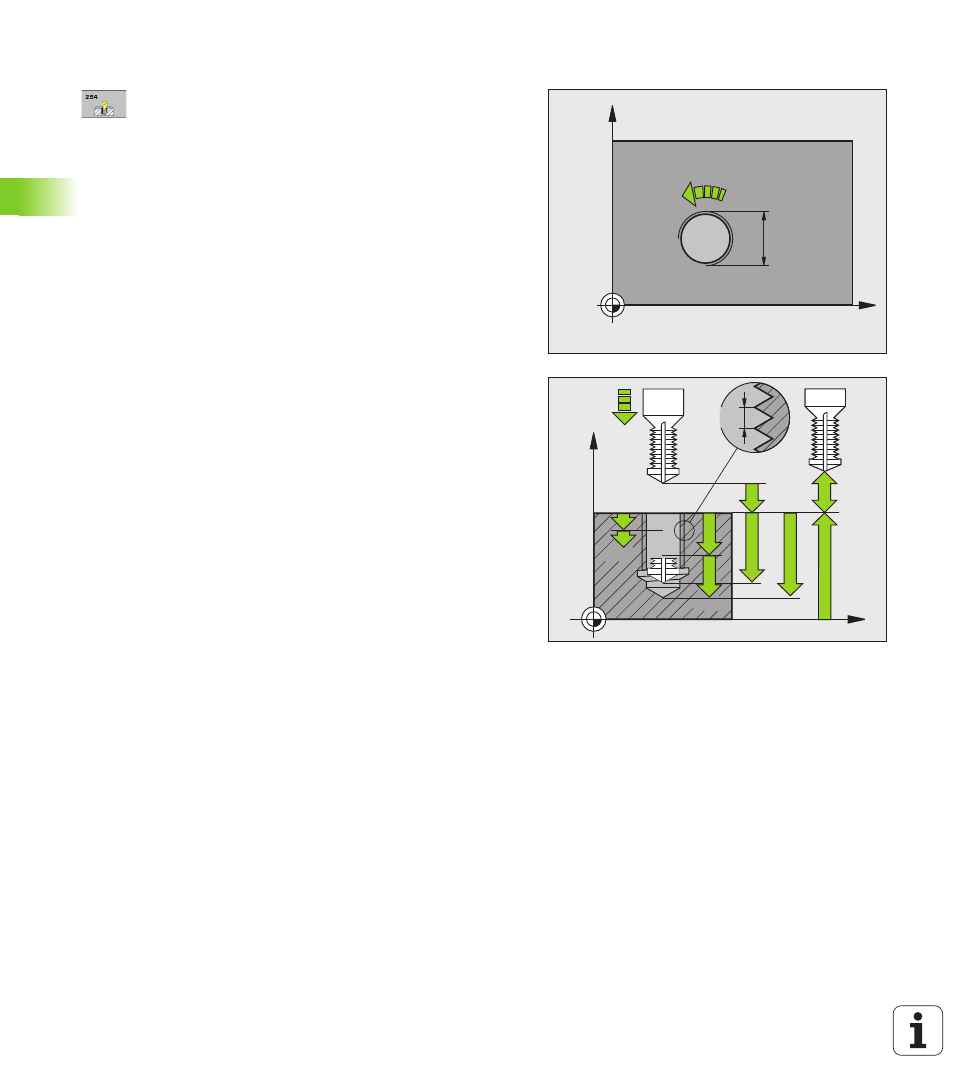

Parámetros de ciclo
U Diámetro nominal Q335: Diámetro nominal de rosca
Campo de introducción 0 hasta 99999,9999
U Paso de rosca Q239:Paso de la rosca. El signo
determina si el roscado es a derechas o a izquierdas:
+= rosca a derechas
- = rosca a izquierdas
Zona de entrada: -99,9999 a 99,9999
U Profundidad de roscado Q201 (valor incremental):
Distancia de la superficie de la pieza a la base del
roscado. Campo de entrada -99999,9999 hasta
99999,9999
U Profundidad de taladrado Q356 (valor incremental):
Distancia entre la superficie de la pieza y la base del
taladro. Campo de entrada -99999,9999 hasta
99999,9999
U Avance de preposicionamiento Q253: Velocidad de
desplazamiento de la hta. al profundizar en la pieza o
bien al salir de la pieza en mm/min. Campo de
introducción 0 a 99999,999 alternativo FMAX, FAUTO
U Tipo de fresado Q351: Tipo de fresado con M3
+1 = Fresado sincronizado
–1 = Fresado a contramarcha
U Profundidad de paso Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza La profundidad de taladrado no tiene porque ser
múltiplo del paso de profundización. Campo de
introducción 0 a 99999,9999. El TNC se desplaza en
un solo paso de mecanizado a la profundidad total
cuando:
„ El paso de profundización y la profundidad total son
iguales
„ El paso de profundización es mayor a la profundidad
total
U Distancia de parada previa arriba Q258 (valor
incremental): Distancia de seguridad para el
posicionamiento en marcha rápida, cuando el TNC
desplaza de nuevo la hta. después de un retroceso del
taladro a la profundidad de paso actual. Campo de
introducción 0 hasta 99999,9999
U Profundidad de taladrado para la rotura de viruta
Q257 (incremental): Aproximación, después de la cual
el TNC realiza la rotura de viruta. Si se programa 0, no
se realiza la rotura de viruta. Campo de introducción 0
a 99999,9999
U Retroceso para la rotura de viruta Q256 (valor
incremental): Valor según el cual el TNC retira la
herramienta para la rotura de viruta Campo de
introducción 0,1000 a 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
