HEIDENHAIN TNC 640 445
16.13 PT
O
. REF
. EJE INDIVIDU
A
L (ciclo 41
9, DIN/ISO:
G41
9
)

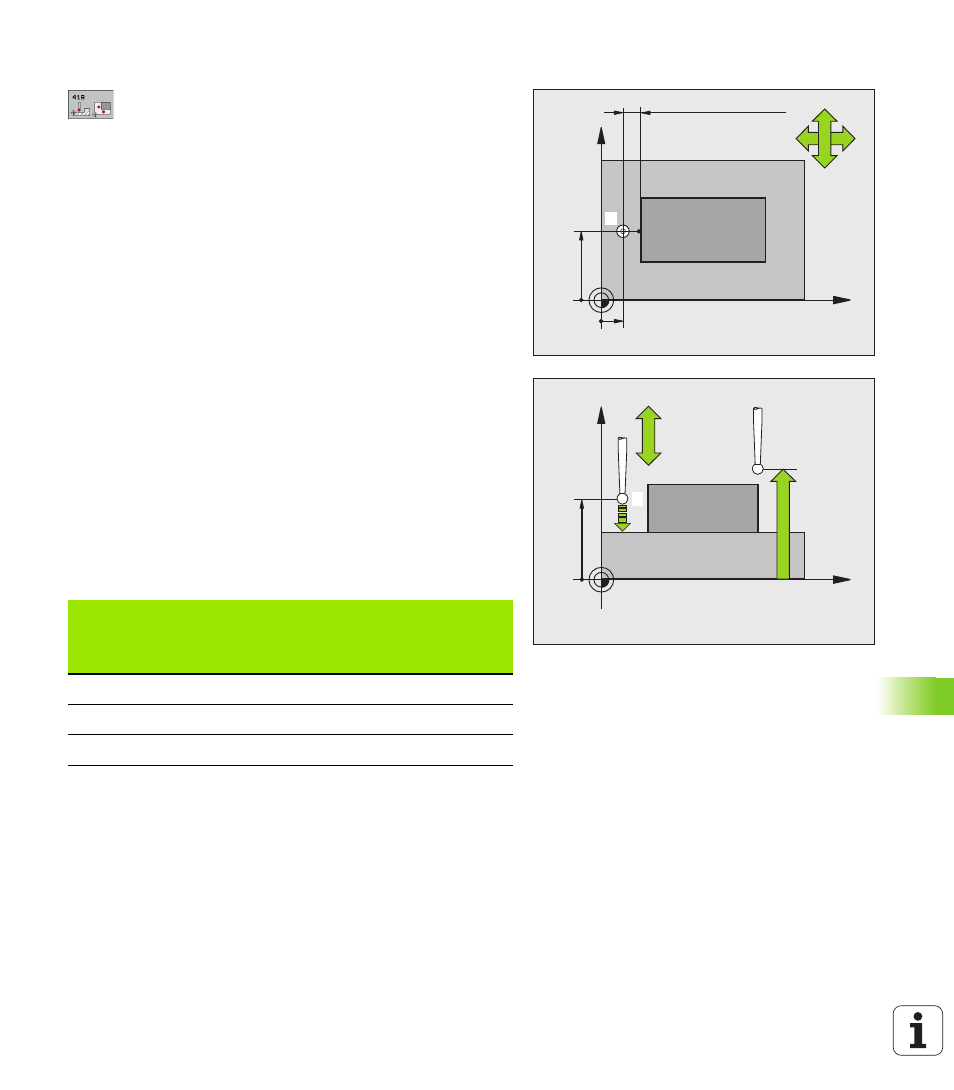

Parámetro de ciclo
U 1er punto de medición del 1er eje Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado. Campo de
entrada -99999,9999 hasta 99999,9999
U 1er punto de medición del 2º eje Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje auxiliar del plano de mecanizado. Campo de
entrada -99999,9999 hasta 99999,9999
U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
entrada -99999,9999 hasta 99999,9999
U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 hasta
99999,9999
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de entrada -99999,9999 hasta
99999,9999
U Eje de medición (1...3: 1=eje principal) Q272:
Eje en el cual debe realizarse la medición:
1:Eje principal = eje de medida
2: Eje auxiliar = eje de medida
3: Eje palpador = eje de medición
X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
1
SET_UP(TCHPROBE.TP)
+Q320
X
Z
Q260
Q261
+
–
Q272=1
Q272=3 Q267
1
Disposición de los ejes
Eje del palpador
activo: Q272= 3
Eje principal
correspondiente:
Q272 = 1 Eje auxiliar
correspondiente:
Q272 = 2
Z X Y
Y Z X
X Y Z
