334 Ciclos: Tornear
13.1
8
PUNZONADO CONT
OR
NO RADIAL (ciclo 860)

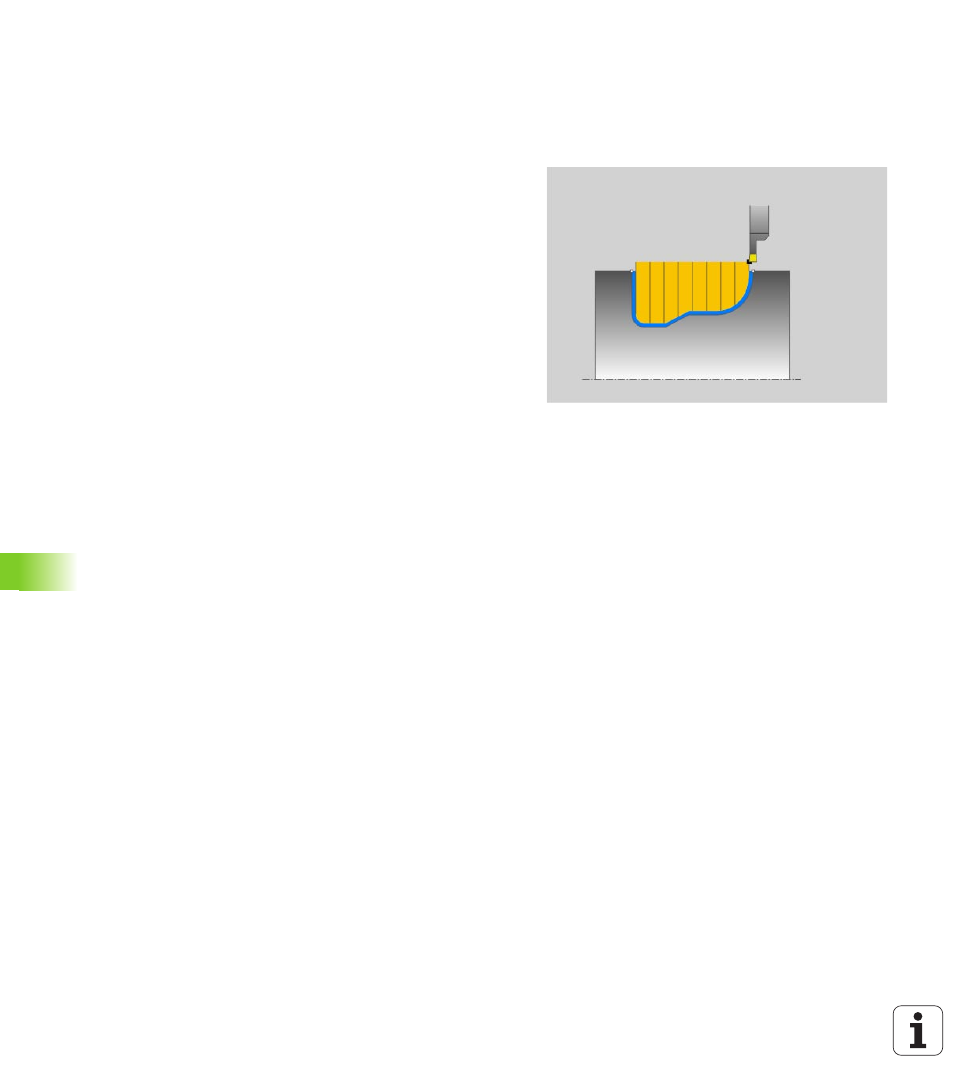

13.18 PUNZONADO CONTORNO
RADIAL (ciclo 860)
Aplicación
Con este ciclo se pueden punzonar ranuras con cualquier forma radial.
El ciclo se puede utilizar para el mecanizado de desbaste, de acabado
o completo. El mecanizado de desbaste se realiza paralelo al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si el punto inicial del contorno es más grande que el punto
final del contorno, el ciclo realiza un mecanizado exterior. Si el punto
inicial del contorno es más pequeño que el punto final, el ciclo realiza
un mecanizado interior.
Realización del ciclo desbaste
1 El TNC posiciona la herramienta en marcha rápida en la coordenada
Z (primer posición de punzonado).
2 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida (aproximación lateral = 0,8 anchura de cuchilla).
3 El TNC mecaniza la zona entre la posición inicial y el punto final en
dirección radial con el avance definido Q478.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC repite este proceso (2 a 4) hasta que se ha alcanzado la
forma de ranura.
6 El TNC posiciona la herramienta al punto inicial del ciclo en marcha
rápida.
