13.22 ROSCADO LONGITUDINAL
(ciclo 831)

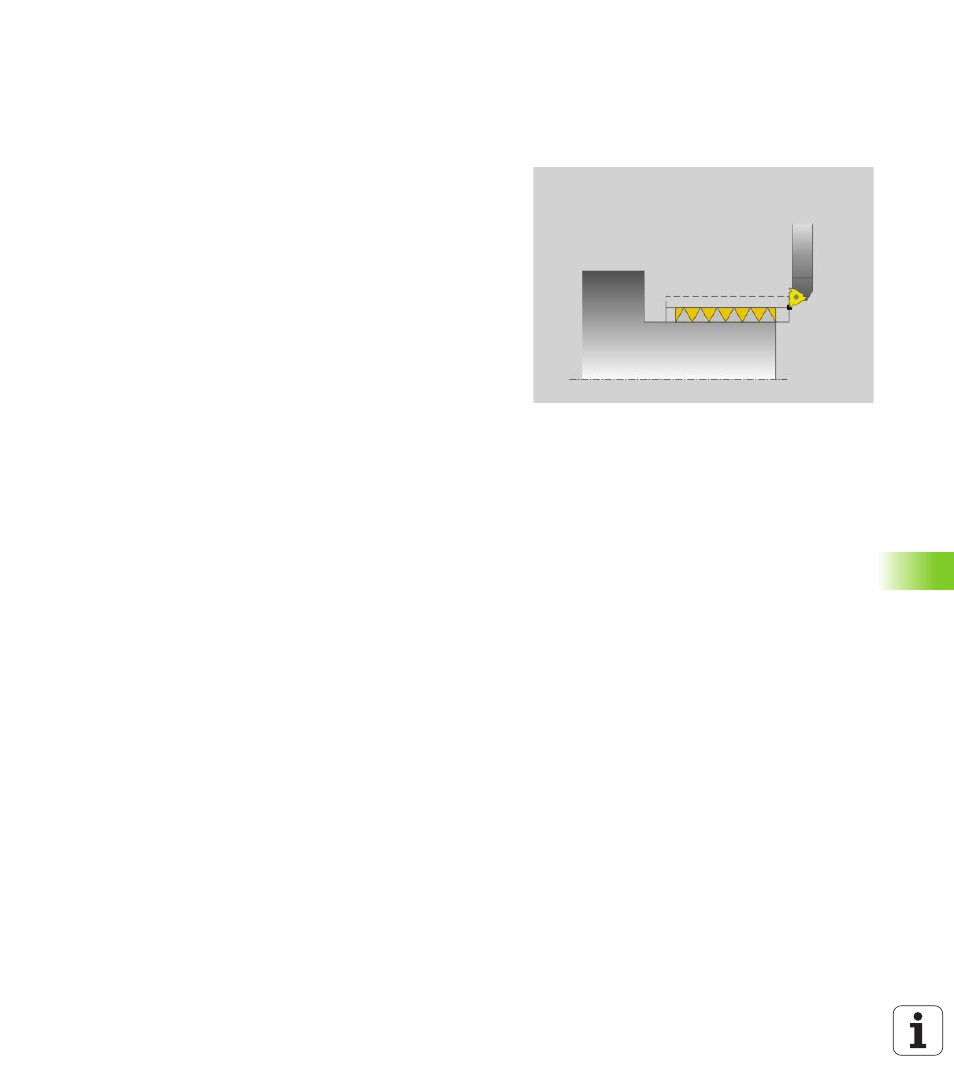

Aplicación
Con este ciclo se pueden tornear roscas longitudinales.
Con el ciclo se pueden realizar roscas de un o varios pasos.
Si en el ciclo no se introduce ninguna profundidad de rosca, el ciclo
utiliza la profundidad de rosca según norma ISO1502.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores.
Desarrollo del ciclo
El TNC utiliza la posición de herramienta en la llamada del ciclo como
punto inicial de ciclo.
1 El iTNC posiciona la herramienta en marcha rápida a la distancia de
seguridad delante la rosca y realiza un movimiento de
aproximación.
2 El TNC realiza un corte longitudinal paralelo al eje. Con ello, el TNC
sincroniza el avance y las revoluciones de manera que se obtiene
el paso definido.
3 El TNC retira la herramienta en marcha rápida por la distancia de
seguridad.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC realiza un movimiento de aproximación. Las
aproximaciones se realizan según el ángulo de aproximación Q467 .
6 El TNC repite este proceso (2 a 5) hasta que se ha alcanzado la
profundidad de rosca.
7 El TNC realiza el número de corte en vacío definido en Q476.
8 El TNC repite este proceso (2 a 7) según el número de pasos Q475.
9 El TNC posiciona la herramienta al punto inicial del ciclo en marcha
rápida.
