PUNZONADO RADIAL AMPLIADO (ciclo 862)
13.17 PUNZONADO RADIAL
AMPLIADO (ciclo 862)
Aplicación
Con este ciclo se pueden punzonar radialmente ranuras. Volumen de
funciones ampliado:
„ En el principio y final del contorno se puede añadir una fase o
redondeo
„ En el ciclo se pueden definir ángulos para las paredes laterales de la
ranura
„ En las esquinas del contorno se pueden añadir radios
El ciclo se puede utilizar para el mecanizado de desbaste, de acabado
o completo. El mecanizado de desbaste se realiza paralelo al eje.
El ciclo se puede utilizar para el mecanizado de interiores y de
exteriores. Si el diámetro inicial Q491 es más grande que el diámetro
final Q493, el ciclo realiza un mecanizado exterior. Si el diámetro inicial
Q491
es más pequeño que el diámetro final Q493, el ciclo realiza un
mecanizado interior.

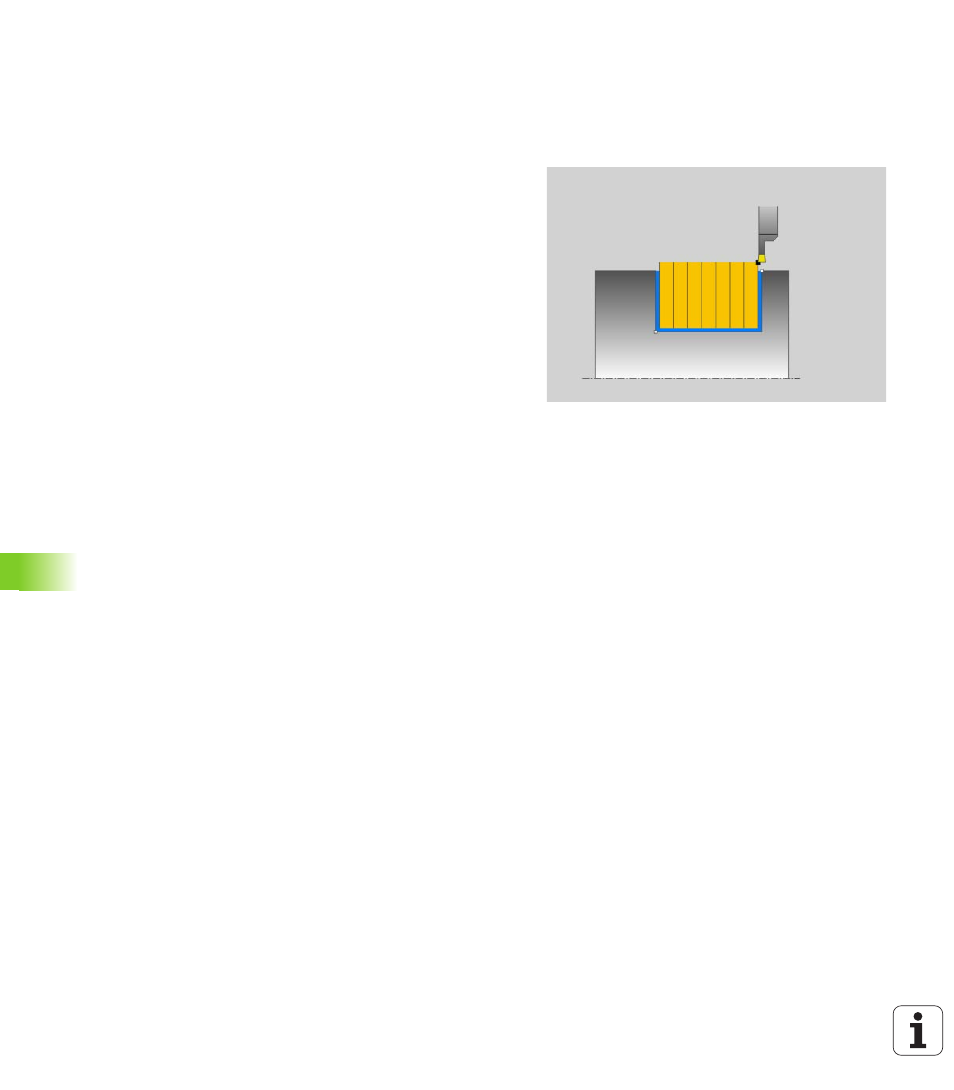

Realización del ciclo desbaste
1 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida (aproximación lateral = 0,8 anchura de cuchilla).
2 El TNC mecaniza la zona entre la posición inicial y el punto final en
dirección axial con el avance definido Q478.
3 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
4 El TNC repite este proceso (1 a 3) hasta que se ha alcanzado la
anchura de ranura.
5 El TNC posiciona la herramienta al punto inicial del ciclo en marcha
rápida.
