HEIDENHAIN TNC 640 (34059x-01) Cycle programming - Manual (Página 490)

490 Ciclos de palpación: Controlar las piezas automáticamente
1

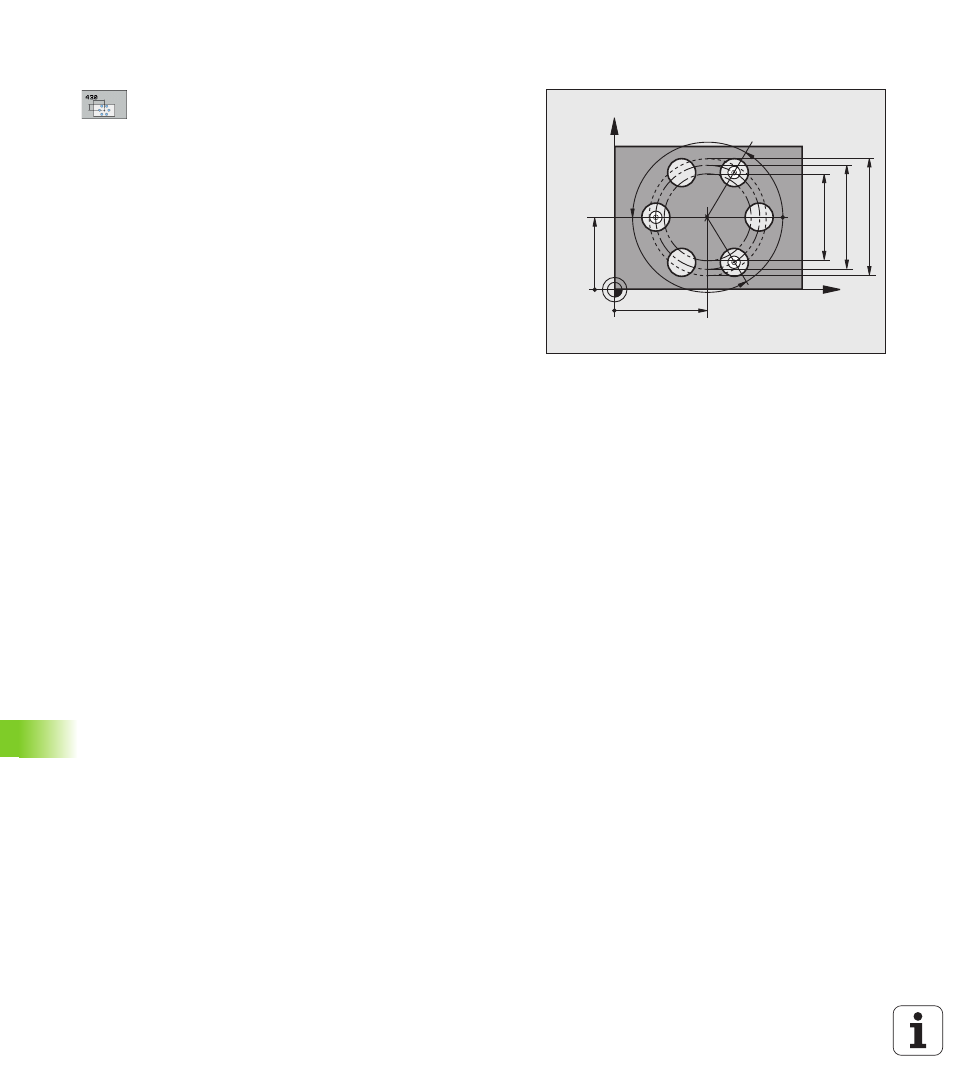

7.12 MEDIR CÍR
C
UL
O DE T
A
LADR
OS (ciclo
430, DIN/ISO: G430)
Parámetros de ciclo
U Centro 1er eje Q273 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje principal
del plano de mecanizado. Campo de entrada
-99999,9999 hasta 99999,9999
U Centro 2º eje Q274 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje auxiliar del
plano de mecanizado. Campo de entrada -99999,9999
hasta 99999,9999
U Diámetro nominal Q262: Introducir el diámetro del
círculo de taladros. Campo de introducción 0 hasta
99999,9999
U Ángulo 1er taladro Q291 (valor absoluto): ángulo en
coordenadas polares del primer punto central del
taladro en el plano de mecanizado. Campo de
introducción -360,0000 hasta 360,0000
U Ángulo 2º taladro Q292 (valor absoluto): ángulo en
coordenadas polares del segundo punto central del
taladro en el plano de mecanizado. Campo de
introducción -360,0000 hasta 360,0000
U Ángulo 3er taladro Q293 (valor absoluto): ángulo en
coordenadas polares del tercer punto central del
taladro en el plano de mecanizado. Campo de
introducción -360,0000 hasta 360,0000
X
Y
Q291
Q293
Q292 Q274 ±Q280
Q273 ±Q279
Q289 Q262 Q288
