HEIDENHAIN TNC 640 499
1
7.14 Ejemplos de pr
ogr
amación

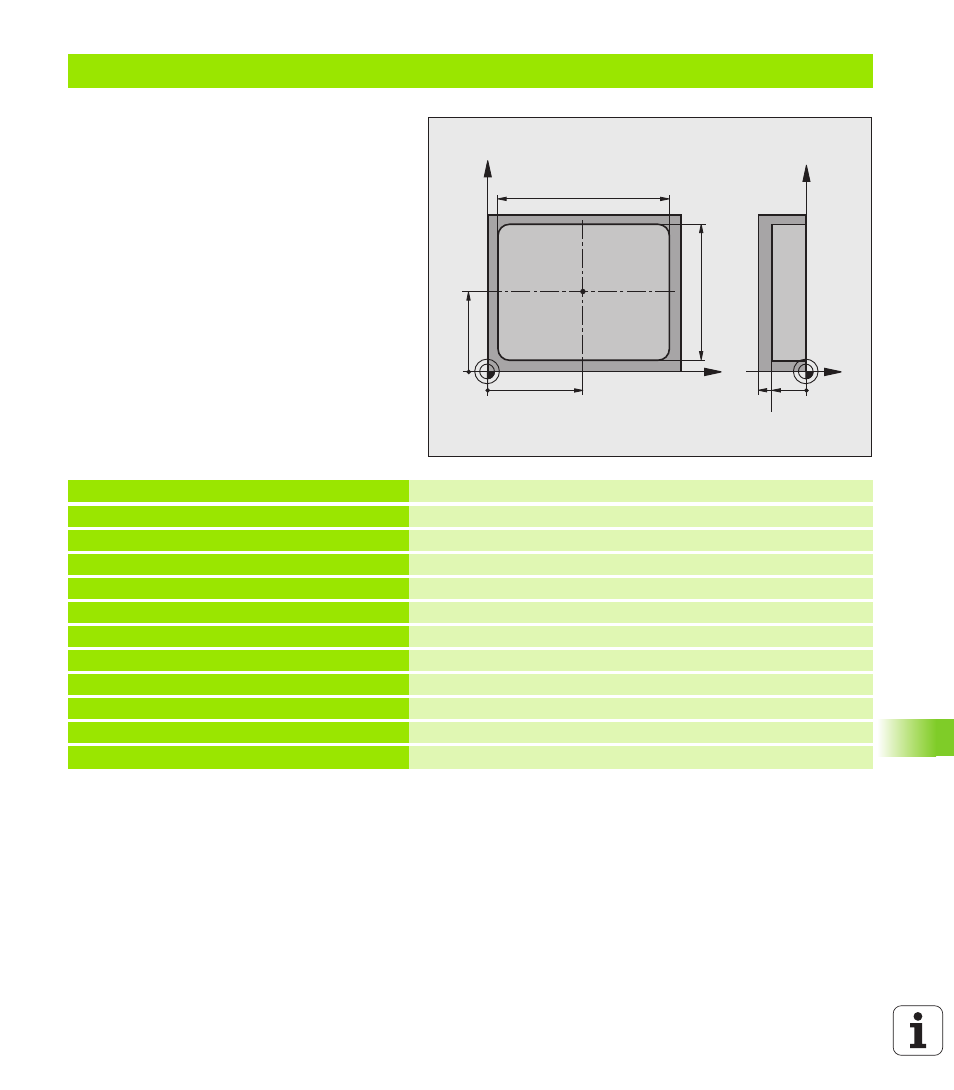

Ejemplo: medir cajera rectangular, registrar resultados de medición
0 BEGIN PGM NNUEVO MM
1 TOOL CALL 1 Z Llamada al palpador
2 L Z+100 R0 FMAX Retirar el palpador
3 TCH PROBE 423 MEDIR RECTÁNGULO INTERIOR
Q273=+50 ;CENTRO 1ER. EJE
Q274=+40 ;CENTRO 2º EJE
Q282=90 ;LONGITUD LADO 1 Longitud nominal en X
Q283=70 ;LONGITUD LADO 2 Longitud nominal en Y
Q261=-5 ;ALTURA MEDICIÓN
Q320=0 ;DIST.-SEGURIDAD
Q260=+20 ;ALTURA SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEG.
X
Y
50
40 70
90
Z
Y
-15
-20
