HEIDENHAIN TNC 640 345

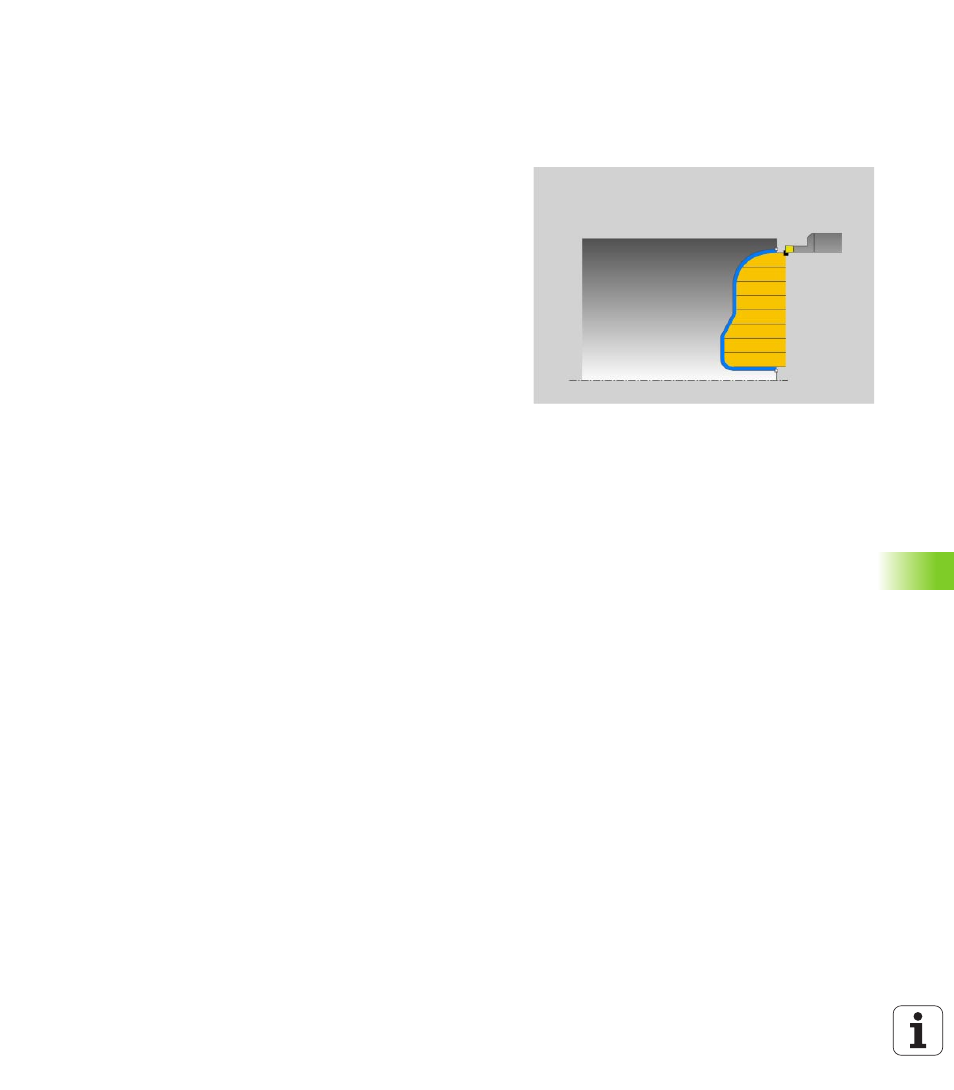

13.21 PUNZONADO CONT
ORNO AXIAL (ciclo 870)
13.21 PUNZONADO CONTORNO
AXIAL (ciclo 870)
Aplicación
Con este ciclo se pueden punzonar axialmente ranuras con cualquier
forma (punzonado plano).
El ciclo se puede utilizar para el mecanizado de desbaste, de acabado
o completo. El mecanizado de desbaste se realiza paralelo al eje.
Realización del ciclo desbaste
Como punto inicial de ciclo, el TNC utiliza la posición de herramienta
en la llamada del ciclo. Si la coordenada Z del punto inicial es más
pequeña que el punto inicial del contorno, el TNC posiciona la
herramienta en la coordenada Z al punto inicial de contorno e inicia el
ciclo desde allí.
1 El TNC posiciona la herramienta en marcha rápida en la coordenada
X (primer posición de punzonado).
2 El TNC realiza un movimiento de aproximación paralelo al eje en
marcha rápida (aproximación lateral = 0,8 anchura de cuchilla).
3 El TNC mecaniza la zona entre la posición inicial y el punto final en
dirección axial con el avance definido Q478.
4 El TNC posiciona la herramienta al principio de corte en marcha
rápida.
5 El TNC repite este proceso (2 a 4) hasta que se ha alcanzado la
forma de ranura.
6 El TNC posiciona la herramienta al punto inicial del ciclo en marcha
rápida.
